Foco de seguimiento para espacios grandes: cómo la distancia de proyección y el control DMX afectan el rendimiento

La producción de eventos en vivo no deja margen de error. Un vocalista principal podría inesperadamente correr por un escenario hacia una multitud rugiente del estadio. En una gran producción teatral podría desarrollarse un momento culminante y sin guión. A través de todo este caos, el tema principal debe permanecer perfectamente iluminado.

La iluminación de grandes espacios presenta graves obstáculos técnicos y medioambientales. Las luminarias estándar pierden naturalmente su intensidad a grandes distancias físicas. Depender completamente de la operación manual para obtener señales visuales complejas a menudo conduce a errores humanos o a una estética inconexa. La solución práctica radica en implementar equipos especializados diseñados específicamente para distancias de alcance extendidas, perfectamente integrados con las modernas redes de control digital.

Los cambios recientes en la industria resaltan una demanda masiva de iluminación lista para transmisiones. Con el crecimiento explosivo de los conciertos transmitidos en vivo y las pantallas de ampliación de imágenes 4K en los estadios, los directores de iluminación enfrentan requisitos más estrictos. Un ligero parpadeo o una caída en la reproducción del color se magnifica instantáneamente ante millones de espectadores. Esta tendencia está empujando a los lugares a abandonar los equipos analógicos heredados en favor de motores de estado sólido controlados digitalmente y altamente estabilizados. Comprender la física subyacente y la mecánica operativa le permitirá evaluar y adquirir el equipo exacto necesario para su recinto a gran escala.

Conclusiones clave

• La distancia de proyección dicta la claridad: Una verdadera luminaria de largo alcance depende de un vidrio óptico superior para mantener un haz nítido y altamente concentrado entre 50 y 150 metros sin sufrir un derrame de luz severo.

• El control digital elimina las conjeturas: La integración de red permite que la consola principal administre la mezcla de colores, la atenuación electrónica y la luz estroboscópica. Esto libera al técnico físico para centrarse únicamente en seguir con fluidez el talento en movimiento.

• El estado sólido es el nuevo estándar: Los motores LED modernos proporcionan la misma potencia intensa y penetrante que las lámparas de descarga tradicionales, pero funcionan con mucho menos calor, un consumo de energía mínimo y cero costos costosos de reemplazo de bombillas.

• El tamaño arquitectónico importa: Hacer coincidir el flujo luminoso y el ángulo máximo de la lente de su luminaria con las dimensiones arquitectónicas específicas de su habitación es el paso más crítico en el proceso de adquisición.

¿Qué hace que una luz de seguimiento sea esencial para lugares grandes?

El núcleo de la iluminación escénica profesional

En el nivel fundamental de la producción en vivo, el objetivo principal de cualquier diseñador de iluminación es dirigir la atención del público. Los cabezales móviles automatizados, los conjuntos de láser y los videowalls LED son excelentes para crear un ambiente y una atmósfera. Sin embargo, les cuesta adaptarse a la naturaleza espontánea de los artistas en vivo. Un operador dedicado proporciona una capacidad de seguimiento fluida y de alta capacidad de respuesta que las luces automatizadas preprogramadas simplemente no pueden replicar en tiempo real.

Imagine un escenario en el que un actor de teatro improvisa un movimiento y se sale ligeramente de la marca de punta designada. Un técnico humano que mira hacia abajo desde la línea de visión de un dispositivo manual reacciona en una fracción de segundo para garantizar que el talento permanezca bañado en luz. Esta adaptabilidad dinámica es precisamente la razón por la que invertir en alta calidad iluminación del escenario del teatro sigue siendo un componente insustituible del diseño de espectáculos profesional.

Los desafíos de las arenas a gran escala

La transición de un acogedor auditorio interior a un estadio enorme o un festival al aire libre introduce graves obstáculos medioambientales. Considere la enorme brecha física entre una cabina de operaciones en la parte trasera de la casa y el borde del escenario. Esta distancia suele superar los 100 metros. En esta vasta extensión, la neblina atmosférica de las máquinas de humo, la luz ambiental que brota de las imponentes pantallas LED y los elementos exteriores impredecibles conspiran para degradar un débil haz de luz.

Para eliminar con éxito este denso ruido visual, una luminaria debe poseer una potencia bruta excepcional junto con una trayectoria óptica altamente refinada. Si no se abordan estos desafíos ambientales a gran escala, inevitablemente se producirá un resultado fangoso e indefinido. Esto no logra aislar al artista y, en última instancia, disminuye el impacto emocional del evento en vivo.

La ciencia de la distancia de proyección en una luminaria de seguimiento

Comprender la distancia de alcance y la ley del cuadrado inverso

Para comprender verdaderamente por qué los grandes espacios exigen equipos especializados, debemos observar la física fundamental de la distribución de fotones. La Ley del Cuadrado Inverso dicta que la intensidad de la luz es inversamente proporcional al cuadrado de la distancia desde su fuente. En términos prácticos, si se duplica la distancia que debe recorrer un haz, el brillo que incide sobre el sujeto se reduce violentamente a sólo un cuarto de su intensidad original.

Debido a esta decadencia exponencial, un artefacto de lavado estándar que parece deslumbrantemente brillante a 10 metros será prácticamente invisible a 100 metros. Para combatir esta limitación física, los organizadores de eventos requieren un diseño específico. foco de larga distancia. Estas unidades altamente especializadas utilizan ángulos de haz ultraestrechos para concentrar con fuerza la salida fotónica en una columna apretada e inflexible. Esto evita que la luz se propague y se disipe por el vasto suelo del estadio.

Óptica, zoom y mecánica de enfoque

La potencia bruta proporciona la potencia necesaria, pero sigue siendo prácticamente inútil sin una óptica superior que la aproveche. La característica definitoria de cualquier luminaria de largo alcance de alta calidad radica en su conjunto de lentes internos. El equipo de calidad profesional utiliza lentes de vidrio con revestimiento antirreflectante de elementos múltiples. Están diseñados para maximizar la eficiencia de la transmisión y al mismo tiempo minimizar estrictamente la aberración cromática, que a menudo aparece como feas franjas de colores en los bordes de un haz.

La mecánica de enfoque y zoom ajustables es fundamental para el funcionamiento diario. A medida que un artista atraviesa desde el área profunda del fondo del escenario hacia el borde inferior del escenario, la distancia física de lanzamiento cambia constantemente. Un cilindro óptico finamente ajustado permite al técnico girar la perilla de enfoque sin problemas. Esto garantiza que el borde del haz permanezca nítido independientemente de la profundidad del talento en el escenario. Sin este control mecánico preciso, el rayo se convierte en una masa borrosa que distrae la atención.

Iluminancia a distancias específicas

Al evaluar posibles luminarias, los profesionales de la industria dependen en gran medida de la iluminancia medida en Lux en lugar de simplemente observar la potencia nominal. Lux mide el volumen de luz real y utilizable que llega con éxito a una superficie a una distancia específica. Mantener una salida consistente y de alto Lux es ahora un requisito estricto para el cumplimiento de la transmisión y garantizar que los tonos de piel se reproduzcan con precisión en la cámara.

Cómo el control digital revoluciona el flujo de trabajo del operador

El cambio a la multiplexación digital

Históricamente, las luminarias de seguimiento eran bestias completamente mecánicas aisladas del resto de la red de iluminación del lugar. Al operador se le asignó la tarea de dejar caer manualmente geles de colores pesados, tirar de palancas de atenuación mecánicas y ajustar el iris, todo al mismo tiempo. Hoy en día, el protocolo de comunicación digital estándar para efectos escénicos ha cambiado fundamentalmente esta dinámica.

Un moderno Punto de seguimiento DMX Integra un decodificador digital directamente en el chasis. Al conectar la unidad mediante cables XLR estándar de 3 o 5 pines a la consola frontal, el diseñador de iluminación maestro toma el control remoto de los parámetros internos del dispositivo. Las unidades de alta gama, como un modelo LED de 440 W, normalmente utilizan múltiples canales para permitir el control remoto de curvas de atenuación electrónicas, velocidades estroboscópicas y selecciones precisas de la rueda de color.

Operación híbrida: hombre versus máquina

La introducción de redes digitales no elimina la necesidad de un operador humano. En cambio, crea un flujo de trabajo híbrido altamente eficiente. Seguir a un ser humano en movimiento sin problemas a través de un escenario abarrotado todavía requiere intuición, anticipación y destreza física humanas.

En esta configuración colaborativa, el operador físico actúa casi en su totalidad como un mecanismo de giro e inclinación. Con las manos firmemente en las manijas de control ergonómicas y los ojos pegados a la línea de visión, se aseguran de que el haz encuadre perfectamente al artista. Mientras tanto, el diseñador de la consola se encarga de las decisiones artísticas. Dividir el trabajo reduce drásticamente la carga cognitiva del técnico físico, eliminando el torpe manejo de los marcos de color manuales y dando como resultado un seguimiento físico fluido.

Garantizar una sincronización perfecta de las señales

En las producciones teatrales de alto nivel, la sincronización en una fracción de segundo lo es todo. Una señal de iluminación compleja puede requerir que todo el escenario adopte un rojo intenso y dramático y luego se desvanezca hasta un negro absoluto en exactamente dos segundos y medio.

Cuando los operadores se ven obligados a depender de bumeranes manuales y atenuadores mecánicos, el error humano es inevitable. Un técnico podría ajustar su atenuador demasiado rápido, dejando un fantasma de luz persistente que arruina un apagón dramático. La integración de red garantiza una perfecta sincronización de señales. Cuando el operador de la placa presiona el botón de ejecución, el dispositivo de seguimiento reacciona exactamente en el mismo milisegundo que cada cabeza móvil y tira de LED en el escenario.

Motores de estado sólido versus lámparas de descarga tradicionales

El cambio a la tecnología moderna

Durante décadas, el estándar indiscutible de la industria para la proyección a larga distancia fue la lámpara de descarga de alta intensidad o HMI. Si bien estas bombillas tradicionales eran innegablemente brillantes, presentaban graves inconvenientes operativos. La industria de la producción en vivo ha experimentado ahora un enorme cambio de paradigma hacia la tecnología de estado sólido.

En el terreno, los administradores de los lugares están luchando contra estrictos límites de energía. Encender una enorme lámpara HMI de 2500 W consume un gran amperaje y requiere pesados ​​balastros externos. La transición a una modernidad Foco de seguimiento LED es una necesidad operativa para cumplir con los estándares de cumplimiento ambiental. Los motores LED avanzados de 440 W ahora cuentan con conjuntos de diodos de alta densidad que cierran completamente la brecha de brillo, permitiendo que los lugares alcancen una potencia a nivel de estadio con una fracción del consumo de energía.

Disipación de calor y comodidad del operador

La gestión térmica es una diferencia que con frecuencia se pasa por alto entre estas dos tecnologías. Las lámparas de descarga tradicionales generan una inmensa cantidad de calor infrarrojo. La carcasa metálica del aparato se calienta peligrosamente y desprende un olor distintivo a polvo quemado. El operador se ve obligado a permanecer junto a este horno radiante durante un largo espectáculo. Este calor intenso requiere ventiladores de refrigeración pesados ​​y ruidosos que perturban los ambientes teatrales silenciosos.

Los motores de estado sólido convierten un porcentaje mucho mayor de electricidad en luz visible en lugar de calor desperdiciado. Los diodos de alto voltaje aún requieren enfriamiento a través de enormes disipadores de calor de aluminio y ventiladores inteligentes de bajos decibelios, pero el chasis externo permanece notablemente frío al tacto. Esto mejora drásticamente las condiciones de trabajo en pasarelas estrechas, reduce la fatiga de los técnicos y aumenta la seguridad general en el lugar de trabajo.

Eficiencia energética y vida útil

Desde una perspectiva de inversión a largo plazo, las métricas operativas favorecen en gran medida la tecnología moderna. Las bombillas tradicionales se degradan rápidamente, sufren cambios de color notables después de sólo 500 horas y requieren reemplazos costosos. Por el contrario, los motores de estado sólido de alta calidad tienen una duración nominal de hasta 50.000 horas. Esto prácticamente elimina los costos de mantenimiento continuo. Debido a que carecen de balastros pesados, muchas unidades modernas funcionan con tomas de pared estándar, evitando la necesidad de una compleja distribución de energía de alto amperaje.

Características críticas para comparar antes de comprar

Temperatura de color y renderizado

El brillo puro es sólo la mitad de la ecuación a la hora de comprar equipos para un lugar importante. La naturaleza cualitativa de la luz es igualmente vital. El índice de reproducción cromática mide la precisión con la que una fuente de luz revela los verdaderos colores de un sujeto en comparación con la luz solar natural. Para eventos en vivo transmitidos por televisión, un IRC alto es absolutamente esencial para evitar que los artistas luzcan enfermizos o descoloridos.

Los compradores deben examinar las capacidades de temperatura de color del dispositivo. Las unidades profesionales incluyen filtros integrados de temperatura de color naranja y temperatura de color azul. Estos suelen estar motorizados y controlados de forma remota, lo que permite al diseñador calentar sin problemas un haz blanco intenso para que coincida con el brillo ambiental de tungsteno del escenario circundante.

Ergonomía y estabilidad del soporte

He visto innumerables programas impactados negativamente por un yugo inestable. Debido a las distancias de proyección extremas involucradas, las vibraciones microscópicas en la parte trasera del auditorio se traducen en vigas masivas que se sacuden violentamente en el escenario. Si un operador golpea ligeramente una luminaria mal montada a una distancia de 100 metros, la luz podría saltar varios metros del artista.

La calidad física de construcción del soporte de montaje en forma de U y del trípode son primordiales. Los compradores deben buscar accesorios equipados con cojinetes de giro e inclinación con amortiguación de líquido, similares a los trípodes de cámara de alta gama. El soporte en sí debe tener mucho peso, ser completamente rígido y capaz de absorber las vibraciones ambientales del suelo.

Filtros de iris, obturador y escarcha

El control granular sobre la forma y textura del haz separa una herramienta profesional de un foco básico. Un iris mecánico de alta calidad permite al operador reducir el tamaño del haz perfectamente al sujeto. Esto mantiene un círculo perfectamente redondo sin bordes irregulares incluso cuando se cierra para resaltar solo la cara del artista.

Se utilizan contraventanas metálicas de acción rápida para cortar la parte superior o inferior de la viga. Esto es increíblemente útil cuando se ilumina a un artista que se encuentra precariamente cerca de una cortina donde el derrame de luz es inaceptable. Los filtros de escarcha desplegables actúan como vidrio de difusión para suavizar el borde duro del haz para que se mezcle naturalmente con el entorno del escenario circundante.

Dimensionando su lugar: pautas de selección prácticas

Adquirir la luminaria correcta requiere una adaptación precisa de las especificaciones fotométricas del equipo a la realidad física de la habitación. Especificar demasiado da como resultado un presupuesto desperdiciado y una luminaria que no se puede atenuar lo suficiente sin perder la calidad del color. La falta de especificaciones da como resultado un rayo débil que no logra resaltar el talento.

Teatros pequeños a medianos (alcance de 20 a 50 metros): Para los centros de artes escénicas locales, auditorios de escuelas secundarias y lugares de culto de tamaño mediano, la luz ambiental generalmente está bien controlada. En estos ambientes íntimos, un motor de estado sólido de 300W a 440W es más que suficiente. Es apropiado un ángulo de haz ligeramente más amplio y el tamaño compacto de estas unidades hace que sean fáciles de maniobrar en cabinas de balcón estrechas.

Grandes Auditorios y Arenas (Lanzamiento de 50 a 100 Metros): Los estadios cubiertos de tamaño mediano y los lugares para giras profesionales presentan un aumento significativo en la dificultad debido al gran volumen de luz ambiental proveniente de cabezas móviles y pantallas LED. Un motor LED de 440 W a 800 W es el punto óptimo de la industria en este caso. El dispositivo debe contar con una lente de zoom de alta calidad capaz de reducirse a 4 grados para mantener la intensidad durante el largo espacio.

Estadios y festivales al aire libre (lanzamiento de más de 100 metros): Este sigue siendo el entorno más exigente en la producción en vivo. Los festivales al aire libre literalmente deben atravesar la luz del sol de la tarde, y los conciertos en los estadios cuentan con videowalls deslumbrantemente brillantes directamente detrás de los artistas. Aquí sólo triunfan los aparatos más potentes. Los compradores deben buscar motores de 1000W a 1400W con ángulos de haz ultraestrechos.

Dónde encontrar equipos profesionales confiables

La adquisición de iluminación de alta resistencia para lugares a gran escala requiere asociarse con fabricantes que comprendan profundamente las demandas rigurosas e implacables de las giras en vivo y las instalaciones arquitectónicas permanentes. One Studio se destaca como un fabricante líder que ofrece alta calidad. punto de seguimiento del escenario Soluciones diseñadas específicamente para entornos profesionales.

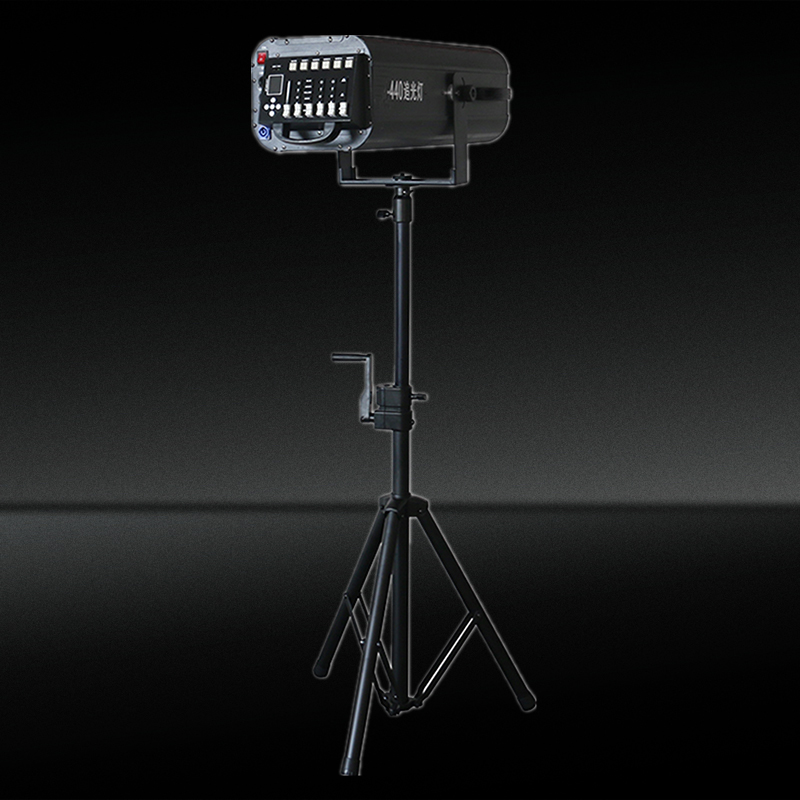

Su equipo, como el altamente versátil foco de seguimiento LED de 440 W con control DMX512, está meticulosamente diseñado con matrices ópticas de primera calidad para combatir la ley del cuadrado inverso. Esto garantiza una claridad a larga distancia sin aberración cromática. Sus luminarias cuentan con una integración digital perfecta que permite a los diseñadores de iluminación mantener un control total y sincronizado sobre la estética visual. Al priorizar un alto rendimiento de CRI, una gestión térmica altamente eficiente y una construcción física robusta, estas líneas de productos cumplen constantemente los estrictos requisitos de los organizadores de eventos y directores de transmisiones modernos. Visite su sitio oficial para explorar las especificaciones y encontrar la combinación exacta para las dimensiones de su lugar.

Preguntas frecuentes

¿Cuántos canales DMX suele utilizar un dispositivo de seguimiento?

Un dispositivo integrado en red estándar generalmente requiere entre 4 y 8 canales, dependiendo de su conjunto de características internas. Estos canales normalmente controlan el atenuador electrónico maestro, la frecuencia estroboscópica, la selección de la rueda de color y, a veces, un iris motorizado, un filtro de temperatura de color o un mecanismo de enfoque.

¿Se puede seguir operando un aparato integrado digitalmente de forma totalmente manual?

Sí. La mayoría de las luminarias profesionales cuentan con un sistema de anulación manual o un panel de control local ubicado en el chasis trasero de la luz. Si la señal de datos de la consola alguna vez se pierde o se interrumpe, el operador físico puede tomar el control inmediatamente y ajustar manualmente los colores, la atenuación y el tamaño del iris para garantizar que el espectáculo continúe sin problemas.

¿Cómo calculo la distancia de proyección requerida para mi lugar?

Debe medir la distancia física en línea recta desde la posición del operador hasta el punto más alejado del escenario donde se espera que se pare el artista. En general, se recomienda comprar una luminaria clasificada para una distancia ligeramente mayor que su medida máxima para garantizar un espacio libre de brillo adecuado.

¿Cuál es la temperatura de color ideal para retransmisiones?

Para transmisiones de alta definición y grabaciones con cámaras, generalmente se prefiere como punto de referencia una temperatura de color de luz diurna entre 5600K y 6000K. Sin embargo, la capacidad de colocar suavemente filtros CTO para reducir la temperatura a 3200 K es crucial cuando se necesita igualar el cálido lavado de tungsteno de la iluminación tradicional de escenarios teatrales.

¿A qué altura debo montar mi dispositivo de seguimiento?

El ángulo de montaje óptimo suele estar entre 30 y 45 grados por encima del suelo del escenario. Si el ángulo es demasiado superficial, la luz proyectará sombras duras y que distraerán el fondo detrás del artista. Si el ángulo es demasiado pronunciado, se crean sombras oscuras debajo de los ojos y la barbilla del artista, lo que se ve terrible ante la cámara.

¿Un foco de larga distancia requiere una fuente de alimentación especial?

Las lámparas de descarga tradicionales más antiguas a menudo requerían unidades de balasto separadas y pesadas y fuentes de alimentación especializadas de alto amperaje para generar el arco. Las luminarias modernas de estado sólido cuentan con fuentes de alimentación integradas altamente eficientes, lo que con frecuencia permite que incluso los modelos de alto rendimiento se conecten directamente a tomas de pared estándar de 110 V o 120 V sin la necesidad de equipos eléctricos especializados.
