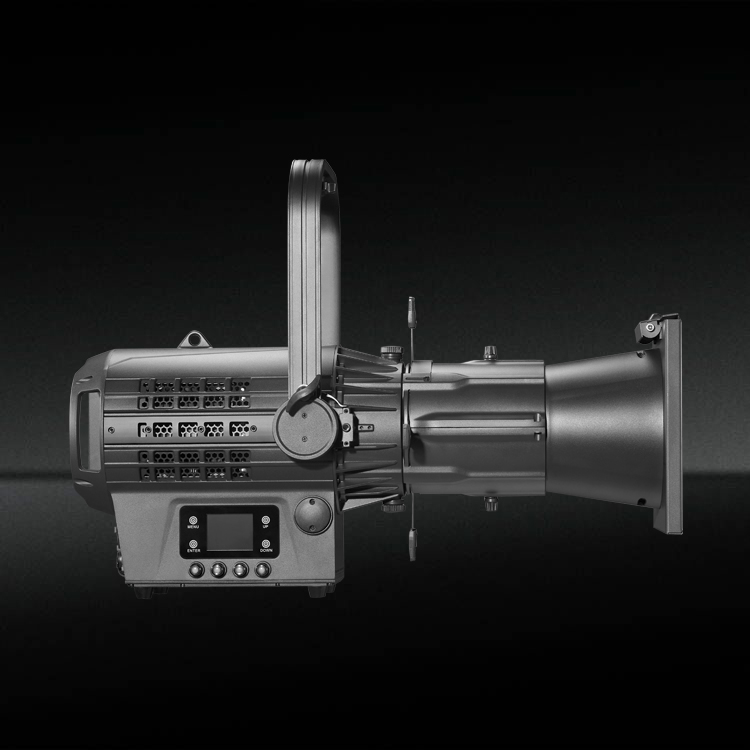

Foco de perfil LED para radiodifusión y cine: cómo el PWM, la mezcla de colores y el ángulo de la lente afectan los resultados de la cámara

El ojo humano es notablemente indulgente. Los sensores de cine de alta definición, sin embargo, son despiadadamente precisos. Una configuración de iluminación puede parecer vibrante e impecable para una audiencia de estudio en vivo. Sin embargo, puede traducirse fácilmente en una pesadilla pulsante y con cambios de color en el monitor del director. Una mala iluminación arruina una toma cuidadosamente orquestada más rápido que una línea de diálogo perdida. Por lo tanto, seleccionar accesorios de estudio profesionales es una decisión técnica crítica, no una mera ocurrencia de último momento.

En el centro de este exigente entorno se encuentra el foco LED de perfil. A menudo considerado como la herramienta de precisión definitiva para dar forma a la luz en el set, este dispositivo hace mucho más que simplemente iluminar a un sujeto con brillo. Comprar una lámpara basándose únicamente en su producción de lúmenes brutos es un costoso error de aficionado. La verdadera iluminación con calidad de transmisión se basa en una compleja interacción de electrónica interna, física óptica y ciencia avanzada del color.

Comprender la mecánica subyacente de la iluminación moderna es esencial para cualquier director técnico o comprador de estudio. Al analizar cómo la modulación de ancho de pulso, los sofisticados motores de mezcla multicolor y los ángulos de lente específicos dictan cómo el sensor de una cámara interpreta una escena, los profesionales pueden seleccionar con confianza el dispositivo exacto requerido para sus necesidades de producción.

Conclusiones clave

• Las altas tasas de actualización no son negociables: Una frecuencia alta de modulación de ancho de pulso es la base absoluta para lograr una imagen verdaderamente libre de parpadeos. Esto evita bandas visuales en los sensores de la cámara durante capturas de alta velocidad de fotogramas.
• La ciencia del color importa: La actualización a un motor multicolor moderno proporciona una reproducción superior del tono de piel. Ofrece puntuaciones de índice más altas en comparación con los dispositivos RGBW heredados al llenar vacíos cruciales en el espectro de color.
• La óptica dicta el control: La selección del ángulo de lente adecuado garantiza proyecciones de gobos nítidas y cortes de encuadre limpios. También garantiza una distancia de proyección óptima sin derrames de luz no deseados.
• El silencio es oro: En entornos de estudios profesionales, la gestión térmica avanzada es tan crítica como la perforación fotométrica. La refrigeración inteligente evita que el ruido del ventilador arruine tomas de audio sensibles.

El papel fundamental del foco de perfil LED en la iluminación de radiodifusión

¿Qué hace que un perfil destacado sea único?

A diferencia de los bañadores estándar que inundan un área amplia con una iluminación suave y desenfocada, el foco de perfil es un instrumento óptico de precisión diseñado para un control absoluto del haz. Los profesionales de la industria frecuentemente se refieren a esta herramienta como una Luz elipsoidal LED. Su arquitectura interna es notablemente compleja. Los componentes principales incluyen un motor LED de alta densidad, un reflector interno, una puerta que alberga cuatro contraventanas de marco ajustables, una ranura dedicada para la proyección de patrones y un tubo de lentes intercambiables.

Esta combinación específica de características permite a los directores de fotografía tallar la luz con precisión geométrica. Ya sea que el objetivo sea aislar a un presentador de noticias contra el telón de fondo de una concurrida sala de redacción o proyectar una sombra nítida en una ventana a través de un escenario cinematográfico, el accesorio de perfil actúa como el bisturí del director de fotografía.

Por qué los estudios están abandonando los halógenos por los LED

La transición masiva de la industria de las tradicionales luminarias halógenas de tungsteno a la tecnología LED está impulsada por una eficiencia mensurable y reducciones de costos operativos. Las bombillas halógenas tradicionales son notoriamente ineficientes. Convierten una gran parte de la energía extraída en calor en lugar de luz utilizable. Al reemplazar estas unidades heredadas con modernas luminarias LED, los estudios de televisión reducen significativamente su producción de calor ambiental.

Además, esta reducción de la carga térmica reduce directamente los costos operativos asociados con los sistemas HVAC de estudio de alta resistencia. Más allá de los beneficios térmicos, la integración de modernas iluminación de transmisión permite ajustes instantáneos de la temperatura del color y mezcla de colores nativos a través de la consola de iluminación. Esto elimina por completo los costos recurrentes de los filtros de gel físicos y la laboriosa mano de obra que requiere un técnico para subir una escalera y cambiarlos entre tomas.

Frecuencia PWM: el secreto para una imagen sin parpadeos en la cámara

Comprender la modulación de ancho de pulso

Para comprender por qué algunas luces se ven terribles en la cámara, primero hay que entender cómo se atenúan realmente los LED. Debido a que los diodos emisores de luz no se atenúan suavemente simplemente reduciendo el voltaje eléctrico como un filamento de tungsteno incandescente, dependen de una técnica llamada Modulación de Ancho de Pulso. El dispositivo logra atenuación encendiendo y apagando el LED a velocidades increíblemente altas. La relación entre el tiempo de "encendido" y el tiempo de "apagado" dicta el brillo percibido. Mientras que el cerebro humano combina sin esfuerzo estos rápidos microdestellos en un flujo continuo de luz, los sensores de las cámaras digitales funcionan bajo reglas físicas completamente diferentes.

La batalla entre las frecuencias de actualización de los LED y los obturadores de las cámaras

La interacción entre la frecuencia de actualización de un LED y la velocidad de obturación de una cámara determina si una luz funcionará bien en la pantalla. Las modernas cámaras de cine y retransmisiones digitales utilizan persianas enrollables que escanean la imagen de arriba a abajo. Si el ciclo de encendido y apagado del LED es demasiado lento, no estará sincronizado con la velocidad de fotogramas y el ángulo de obturación de la cámara.

Esta desincronización se manifiesta como bandas horizontales oscuras que suben por la pantalla, luces estroboscópicas agresivas o parpadeos sutiles en el monitor del director. Lo que parece un haz perfectamente sólido e inquebrantable para el público del estudio en vivo puede parecer una bombilla defectuosa y que falla para el sensor de la cámara. Esto arruina por completo la utilidad del metraje.

¿Qué especificaciones de PWM deberían buscar los compradores?

Al equipar un estudio, es obligatorio examinar la especificación de la frecuencia de actualización. Muchas luminarias LED arquitectónicas o económicas presentan una frecuencia que ronda los 1200 Hz. Si bien es perfectamente adecuado para una obra de teatro en vivo donde no hay cámaras presentes, es casi seguro que 1200 Hz provocará bandas en las cámaras que disparan a velocidades de obturación más altas.

Para garantizar un luz de escenario sin parpadeos En un entorno de transmisión exigente, los compradores deben especificar dispositivos equipados con configuraciones ajustables o de alta frecuencia. Las retransmisiones de noticias estándar que se graban a 24 o 30 fotogramas por segundo requieren un mínimo de 10.000 Hz. Sin embargo, para trabajos comerciales de alto nivel o capturas en cámara lenta que superen los 120 fotogramas por segundo, los equipos profesionales deben ir más allá. Las unidades de alta potencia, como las diseñadas por fabricantes de primer nivel, ahora ofrecen frecuencias ajustables que superan los 25 000 Hz para garantizar una sincronización absoluta y segura en cualquier plataforma de cámara.

Mezcla de colores y sensores de cámara: por qué gana la luz de perfil RGBALC

Una tendencia importante que actualmente está remodelando la industria de la iluminación cinematográfica y de radiodifusión es la rápida adopción de la producción virtual y los volúmenes LED. A medida que los estudios dependen cada vez más de enormes videowalls LED curvos para representar fondos digitales en tiempo real, la iluminación física de los actores debe coincidir perfectamente con la amplia gama de colores de esas pantallas. Este cambio ha obligado a los fabricantes de iluminación a priorizar los motores de color de espectro completo y alta fidelidad sobre el simple brillo puro. El talento de primer plano debe combinarse perfectamente con los entornos virtuales, lo que exige una precisión de color absoluta.

Las limitaciones del RGBW tradicional

Históricamente, las primeras mezclas de colores de LED se basaban en un sistema de diodos de cuatro colores que constaba de rojo, verde, azul y blanco. Si bien este sistema sobresale en la producción de colores primarios altamente saturados para escenarios de conciertos, sufre severas limitaciones espectrales al reproducir espectros continuos. Lucha específicamente con la luz blanca natural y los tonos complejos de la piel humana.

Estos conjuntos heredados exhiben constantemente un fenómeno conocido como "caída del cian", que es una caída pronunciada en la salida dentro de la longitud de onda del cian. También luchan inmensamente para producir frecuencias ricas y cálidas de color ámbar. En los sensores de las cámaras de alta definición, estos espacios espectrales dan como resultado tonos de piel que parecen enfermizos, desviados de color magenta o anormalmente pálidos. Esto obliga a los coloristas a pasar horas realizando extensas correcciones de posproducción.

Entra en la revolución RGBALC

Para resolver las deficiencias inherentes del estándar de cuatro colores, los ingenieros ópticos desarrollaron el estándar de seis colores. Luz de perfil RGBALC. Este motor avanzado incorpora diodos rojo, verde, azul, ámbar, lima y cian.

La adición de diodos ámbar y lima llena los vacíos críticos del espectro medio. Esto proporciona la calidez y la profundidad luminosa necesarias para imitar perfectamente las fuentes incandescentes de tungsteno tradicionales y todo el espectro de la luz solar natural. Al mismo tiempo, el diodo cian cierra la incómoda brecha entre el azul y el verde, eliminando efectivamente la notoria caída del cian. El beneficio resultante es una salida de luz continua y de espectro completo que reproduce diversos tonos de piel humana y texturas de vestuario de manera impecable, directamente desde la cámara.

Comparación principal: motores de color heredados versus modernos

Evaluar la ciencia del color requiere mirar más allá de las palabras de moda del marketing y centrarse en métricas estandarizadas. Para los compradores de radiodifusión, el Índice de Consistencia de la Iluminación de Televisión es el estándar superior. Mide específicamente cómo funcionará una fuente de luz cuando la capture un sensor de cámara de transmisión de 3 chips. Una puntuación superior a 95 se considera la base para una transmisión profesional. Los modernos dispositivos RGBALC IP65 de 600 W alcanzan fácilmente estas marcas, ofreciendo la imagen más precisa de las verdaderas capacidades de un dispositivo.

Control de haz de precisión: cómo el ángulo de la lente afecta la toma

La anatomía de una lente de perfil

La característica física que define un dispositivo de perfil es el tubo de lente que sobresale. La óptica interna recoge la luz pura y caótica emitida por el motor LED, la pasa a través del reflector y la puerta donde residen las contraventanas y los gobos, y la enfoca en un haz coherente y manejable. La precisión y calidad de este sistema de lentes de vidrio dictan la relación de contraste de la luz y la nitidez absoluta del borde proyectado.

Foco de lente fija frente a lentes con zoom

Al configurar una cuadrícula de estudio, los compradores frecuentemente se enfrentan a la elección entre lentes fijos y lentes con zoom variable. En entornos cinematográficos y de transmisión de alta gama, un foco de lente fija es generalmente la herramienta preferida. Disponibles en grados específicos, como 19, 26, 36 o 50 grados, las lentes fijas utilizan menos elementos de vidrio dentro del cilindro. Esta ruta óptica optimizada se traduce en una claridad óptica superior, una mayor transmisión de luz general, lo que resulta en una mayor salida y bordes significativamente más nítidos para las proyecciones de gobos.

Por el contrario, si bien las lentes con zoom ofrecen la innegable conveniencia de ángulos de haz ajustables desde un solo dispositivo, inherentemente sacrifican un pequeño porcentaje de salida de luz. Los elementos de vidrio complejos y móviles dentro de un barril de zoom también pueden introducir una ligera suavidad en los bordes y una aberración cromática menor, que aparece como franjas de color en los bordes extremos del haz.

Calcular la distancia de proyección y la extensión del haz

La selección del grado de lente correcto depende completamente de las dimensiones físicas del espacio del estudio. Específicamente, los ingenieros deben calcular la altura de la rejilla de iluminación y la distancia de proyección requerida hasta el talento. Las lentes estrechas de entre 10 y 19 grados son ideales para distancias de proyección largas, como clavar una luz clave en un presentador de noticias desde una rejilla alta ubicada al otro lado de un estudio cavernoso. Las lentes medianas entre 26 y 36 grados actúan como caballos de batalla estándar para iluminación clave y de relleno de rango medio. Las lentes gran angular de 50 grados y más están reservadas para aplicaciones de corto alcance, como salpicar una textura amplia sobre una pared de fondo desde una distancia cercana.

Dar forma a la luz: enmarcar contraventanas y gobos en el cine

Si bien la salida bruta y la precisión del color son los elementos fundamentales de una buena iluminación, el verdadero valor de una luminaria profesional reside en la capacidad del operador para manipular esa salida. En entornos de retransmisiones profesionales, la dispersión de luz incontrolada es totalmente inaceptable. Elimina el contraste, introduce brillo en piezas brillantes y aplana la profundidad visual de una escena cuidadosamente diseñada.

Creando profundidad y textura

El conjunto de contraventana de marco interno es lo que eleva una luz de perfil de un simple iluminador a una herramienta cinematográfica de precisión. Los operadores utilizan estas cuatro cuchillas metálicas independientes para cortar físicamente el haz de luz en formas geométricas específicas. En una transmisión de noticias en vivo, esta capacidad es crucial. Un técnico puede iluminar intensamente al presentador mientras apaga con precisión la luz de la superficie del escritorio para evitar el reflejo en el cristal del teleprompter. También pueden mantener alejada la luz parásita de un videowall LED cercano para mantener niveles de oscuridad profundos.

Este control quirúrgico preciso crea distintas zonas de iluminación. Establece una clara separación entre el sujeto en primer plano y el fondo, añadiendo así profundidad tridimensional a un conjunto que de otro modo sería plano.

Gobos y enfoque suave

Más allá de los duros cortes geométricos, estos dispositivos destacan por agregar textura orgánica a una escena a través de la ranura del gobo. Los cineastas frecuentemente insertan patrones de metal o vidrio para proyectar texturas en las paredes en blanco del estudio. Las opciones populares incluyen sombras venecianas, hojas de árboles moteadas o líneas arquitectónicas abstractas.

Simplemente deslizando el cilindro de la lente hacia adelante o hacia atrás, un director de iluminación puede alterar la distancia focal. Pueden optar por renderizar estos patrones con bordes duros y nítidos para lograr un efecto dramático de cine negro, o desenfocarlos ligeramente. Una proyección de enfoque suave crea una textura de fondo cinematográfica sutil que rompe la monotonía visual y agrega un inmenso valor de producción sin distraer al espectador del tema principal.

El factor invisible: gestión térmica y ruido acústico

Por qué el calor es el enemigo de los LED

A pesar de ser mucho más eficientes que las bombillas halógenas tradicionales, los motores LED de alto rendimiento aún generan una energía térmica sustancial. A diferencia del tungsteno, que irradia calor hacia adelante con la luz, los LED generan calor hacia atrás, directamente en la base de unión del semiconductor. Si esta acumulación térmica no se maneja agresivamente, conduce a una rápida degradación térmica.

Con el tiempo, el calor excesivo provoca una caída térmica, lo que reduce permanentemente la salida fotométrica máxima del dispositivo. Lo que es más importante para el trabajo continuo frente a la cámara, la mala disipación de calor hace que la temperatura de color del LED cambie de manera impredecible, generalmente desviándose hacia un tinte verde o magenta. Un rendimiento confiable y consistente requiere disipadores de calor internos robustos. Las luminarias premium a menudo utilizan tubos de calor de cobre y conjuntos densos de aletas de aluminio para alejar el calor del diodo de manera efectiva.

Protegiendo el audio de su estudio

En entornos audiovisuales y cinematográficos, una calidad de audio impecable es tan importante como la imagen visual. Un gran problema, que a menudo se pasa por alto para los ingenieros de estudio, es el ruido acústico generado por los ventiladores de refrigeración de iluminación activa. Si una rejilla de iluminación requiere ventiladores internos funcionando a máximas RPM para evitar que los LED se fundan, ese zumbido mecánico agudo será inevitablemente captado por micrófonos de brazo sensibles en el techo.

Los compradores astutos deben priorizar las luminarias equipadas con sistemas inteligentes de gestión térmica. Busque características como ventiladores de velocidad variable con control de temperatura que solo giren tan rápido como sea necesario. Los dispositivos de transmisión de primer nivel también cuentan con modos silenciosos dedicados. Cuando está activado, el dispositivo acelera ligeramente la salida máxima de LED, lo que permite un funcionamiento silencioso por debajo de 25 dB y completamente sin ventilador durante tomas de audio críticas con muchos diálogos.

Lista de verificación del comprador: elegir la luz elipsoidal LED adecuada

La transición de un estudio a los estándares LED modernos representa una importante inversión de capital. Los tomadores de decisiones deben mirar más allá de los brillantes folletos de marketing y evaluar datos técnicos y empíricos. Para garantizar que el dispositivo elegido cumpla con las rigurosas demandas de los sensores de cámaras profesionales, utilice los siguientes estándares concretos para la adquisición:

• Precisión del color objetivo: Exija una calificación del índice de consistencia de iluminación de televisión superior a 95. Esto minimiza la costosa gradación de color de posproducción.
• Motor de colores: Especifique motores RGBALC de 600 W para escenarios virtuales dinámicos y multicolores. Alternativamente, elija motores bicolor de alto rendimiento para iluminación de teclas dedicada.
• Frecuencia de actualización: Asegúrese de que el dispositivo ofrezca frecuencias ajustables superiores a 20 000 Hz. Esto garantiza un funcionamiento sin artefactos en cámaras de cine y de alta velocidad.
• Óptica: Priorice las lentes de vidrio de alto contraste. Opte por lentes fijos para obtener máxima claridad y rendimiento, reservando lentes con zoom solo para posiciones donde la flexibilidad de la cuadrícula es primordial.
• Acústica: Verifique la presencia de un control inteligente del ventilador y un nivel de ruido inferior a 25 dB para entornos sensibles al audio.
• Calificación ambiental: Considere luminarias con clasificación IP65 incluso para estudios de interior. La carcasa sellada evita la acumulación de polvo en la óptica interna, lo que reduce drásticamente el tiempo de inactividad por mantenimiento.

Conclusión

En última instancia, lo que parece vibrante e impecable a simple vista no siempre es lo que registra el sensor de la cámara. La intrincada combinación de frecuencias de actualización ultra altas, mezcla avanzada de seis colores y vidrio óptico preciso es lo que separa la iluminación de escenario amateur de la iluminación profesional con calidad de transmisión.

Los sensores de alta definición exponen cada defecto. Un sutil cambio de color magenta en la cara de un ancla, un borde suave en el corte de una persiana o un parpadeo provocado por frecuencias de actualización no coincidentes pueden arruinar una producción. Invertir en un foco de perfil LED de alta calidad no consiste simplemente en comprar una luz más brillante. Se trata de adquirir una herramienta óptica confiable que ahorre horas en la etalonaje de postproducción y asegure una ejecución impecable en televisión en vivo.

Al priorizar las especificaciones técnicas descritas en esta guía, los estudios pueden preparar sus rejillas de iluminación para el futuro y elevar el valor de su producción a estándares cinematográficos. Evalúe las dimensiones específicas de su estudio, los requisitos de la cámara y las necesidades acústicas. Para los profesionales que buscan una calidad sin concesiones, explore los focos de perfil RGBALC IP65 de alta potencia de 600 W y otras soluciones listas para transmisión de THE ONE STUDIO, diseñadas específicamente para funcionar perfectamente en las condiciones más exigentes de la industria.

Preguntas frecuentes

¿Cuál es la diferencia entre un foco de perfil LED y una lámpara wash?

La principal diferencia radica en el control del haz y el diseño óptico. Un foco de perfil utiliza un complejo sistema de lentes, obturadores de marco internos y ranuras para gobos para producir un haz de luz bien enfocado y de bordes definidos. Esto permite a los operadores cortar la luz con precisión alrededor de piezas establecidas o proyectar patrones distintos. Por el contrario, una luz wash está diseñada para producir un haz de luz suave, amplio y desenfocado destinado a llenar grandes áreas suavemente, sin bordes definidos ni la capacidad de proyectar formas.

¿Por qué las luces LED del escenario parpadean en la cámara?

El parpadeo del LED en la cámara se debe a una falta de coincidencia entre la velocidad de obturación de la cámara y la frecuencia de actualización de la luz. Los LED se atenúan al encenderse y apagarse rápidamente. Si este ciclo es demasiado lento, el sensor de la cámara captura las fracciones exactas de un segundo cuando la luz está técnicamente apagada, lo que genera bandas visibles o luces estroboscópicas en el monitor. Para resolver esto, los estudios de transmisión requieren dispositivos con frecuencias ajustables por encima de 20.000 Hz para garantizar que la luz parezca continua para el sensor digital.

¿Es mejor un foco de lente fija que un lente de zoom?

Para aplicaciones cinematográficas y de transmisión rigurosas, generalmente se prefieren las lentes fijas a las lentes con zoom variable. Una lente fija contiene menos elementos de vidrio óptico. Esto se traduce en una mayor transmisión de luz, menores franjas de color en los bordes del haz y una nitidez muy superior al proyectar patrones o realizar cortes de contraventanas. Si bien las lentes con zoom ofrecen la conveniencia de ajustar el ángulo del haz sin cambiar los tubos físicos de las lentes, inherentemente sufren una ligera pérdida de luz y una definición de bordes más suave debido a su compleja óptica interna móvil.

¿Qué significa RGBALC en iluminación para transmisiones?

RGBALC significa rojo, verde, azul, ámbar, lima y cian. Representa un motor avanzado de mezcla de colores LED diseñado para superar las limitaciones espectrales de las luminarias tradicionales de cuatro colores. Al introducir diodos ámbar, lima y cian, los fabricantes pueden completar las longitudes de onda que faltan en el espectro de color, eliminando por completo la inmersión en cian. Esta salida espectral integral imita perfectamente el espectro continuo de la luz solar natural, lo que produce puntajes de índice excepcionalmente altos y produce una reproducción impecable y natural del tono de la piel en la cámara sin necesidad de geles correctores.

¿Cuántos lúmenes necesito para un foco de perfil de estudio?

La salida de lúmenes requerida depende en gran medida de la distancia de proyección desde la rejilla de iluminación al talento y de los niveles de luz ambiental en el estudio. Sin embargo, para entornos de transmisión profesional e iluminación clave cinematográfica, los motores LED de alta potencia de 600 W que producen más de 10 000 a 15 000 lúmenes se han convertido en el estándar de la industria. Esto garantiza suficiente potencia para competir con los videowalls LED brillantes y al mismo tiempo permite a los operadores detener las lentes de la cámara para obtener una mayor profundidad de campo.

¿Puedo utilizar un foco de perfil IP65 en interiores?

Absolutamente. Si bien una clasificación IP65 significa que un dispositivo es resistente a la intemperie y está protegido contra chorros de agua para uso en exteriores, ofrece enormes beneficios para estudios en interiores. La carcasa completamente sellada evita que se acumulen polvo de estudio, neblina teatral y residuos en el motor LED interno y las lentes ópticas. Este diseño sellado elimina la necesidad de una limpieza interna frecuente, extiende drásticamente la vida útil del dispositivo y garantiza una salida de luz constante durante años de funcionamiento diario.
