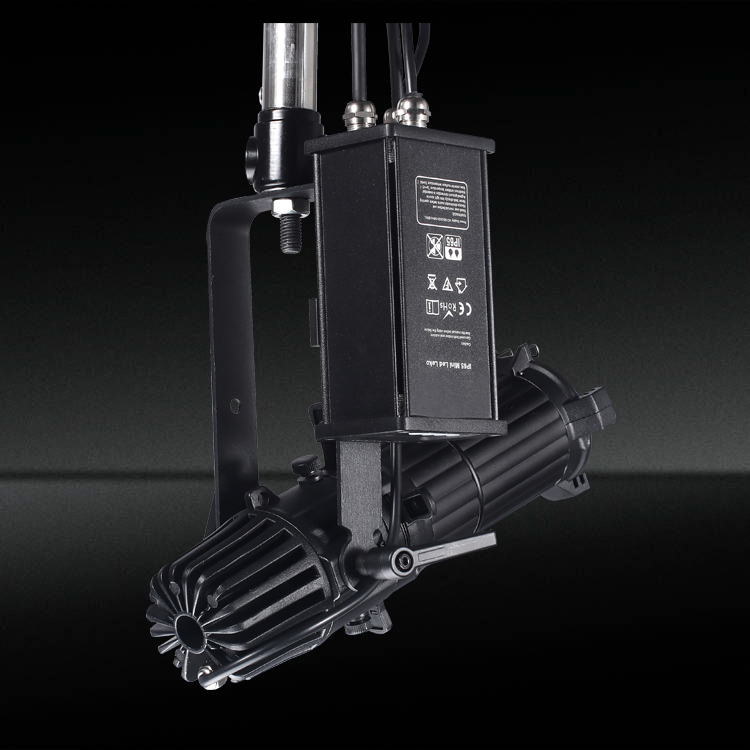

¿Qué opciones de ángulo de haz están disponibles para un foco de perfil mini LED?

Especificar un Mini foco LED de perfil con un ángulo de haz incorrecto se produce una dispersión de luz, una iluminación inadecuada del objetivo, deslumbramiento visual y una estética espacial comprometida. En factores de forma compactos, el margen de error óptico es prácticamente cero. No se puede arreglar un ángulo de haz incorrecto con atenuación o deflectores físicos sin arruinar la salida del dispositivo. Esta guía desglosa la evaluación técnica de las opciones de ángulo de haz, que van desde puntos fijos ultraestrechos hasta ópticas variables. Proporcionamos un marco para hacer coincidir las especificaciones de las lentes con distancias de proyección específicas, tamaños de sujetos y limitaciones ambientales. Aprenderá a calcular los diámetros del haz, evaluar las ventajas y desventajas entre lentes fijas y ajustables y mitigar los riesgos de instalación comunes asociados con accesorios de iluminación ultraminiatura. Nos centramos en métricas probadas en el campo, pasando por alto las afirmaciones de marketing para observar directamente el rendimiento fotométrico y la confiabilidad mecánica.

• La precisión depende de la aplicación: los ángulos de haz estrechos (5°–15°) son obligatorios para resaltar con alto contraste y largo alcance, mientras que los ángulos más amplios (38°+) cumplen con los requisitos ambientales y de lavado.
• Óptica fija versus variable: una Foco de haz ajustable Ofrece flexibilidad operativa para espacios dinámicos (como galerías), pero las lentes fijas suelen ofrecer una mayor eficiencia óptica y un encuadre más nítido.
• El espaciado requiere cálculo: la colocación empotrada o en riel debe tener en cuenta el diámetro del haz en la distancia objetivo, no solo la distancia física entre los accesorios.
• Compatibilidad del sistema: el ángulo del haz elegido debe alinearse con las contraventanas del marco del dispositivo, las capacidades de los gobos y los límites de gestión térmica para garantizar la confiabilidad a largo plazo.

El papel de los ángulos de haz en un minifoco de perfil LED

Definir lo que constituye una instalación de iluminación exitosa requiere mirar más allá del simple brillo. Un despliegue exitoso logra una alta intensidad del haz central, cero derrames fuera del área enmarcada y un campo completamente uniforme. Lograr estas métricas depende completamente de seleccionar el ángulo de haz correcto para el contexto arquitectónico específico. Cuando la luz escapa de la zona objetivo prevista, degrada el contraste visual. Esto se vuelve muy visible en museos, galerías y espacios comerciales de alta gama donde el objeto iluminado debe destacar sobre un fondo más oscuro.

Ángulo del haz versus ángulo de campo

Los profesionales de la iluminación deben distinguir entre el ángulo del haz y el ángulo de campo para predecir con precisión cómo se comporta la luz en un espacio físico. El ángulo del haz representa el cono central de luz donde la intensidad cae al 50% de la potencia máxima de las velas del haz central (CBCP). La mayoría de los fabricantes utilizan esta medida para categorizar sus lentes. Sin embargo, depender únicamente del ángulo del haz conduce a malos resultados de instalación.

El ángulo de campo mide el cono más ancho donde la intensidad de la luz cae al 10% de la intensidad central máxima. La evaluación de ambas métricas es obligatoria para predecir la dispersión de luz en espacios arquitectónicos reducidos. Un dispositivo puede presumir de un ángulo de haz estrecho de 15 grados pero sufrir un ángulo de campo amplio de 35 grados. Esa discrepancia significa que la luz parásita inundará las paredes, vitrinas u obras de arte adyacentes. Los sistemas ópticos de alta calidad minimizan el espacio entre el haz y los ángulos de campo, lo que da como resultado un borde nítido y definido con un halo mínimo.

Impacto de ángulo de haz versus campo

Restricciones del factor de forma

Las carcasas ultraminiatura, como los perfiles de 4 cm, limitan gravemente el tamaño físico de la lente interna y el reflector. La física dicta que controlar la luz requiere espacio. Un reflector más grande puede recolectar y dirigir fotones de manera más eficiente que uno microscópico. Diseñar un dispositivo de microperfil implica importantes compromisos entre mantener una huella pequeña y lograr una distribución del haz limpia y libre de artefactos.

En estos diseños compactos, el chip LED se encuentra muy cerca de la óptica principal. Esta proximidad dificulta la coliminación perfecta de los rayos de luz. Los fabricantes deben utilizar lentes asféricas de alta precisión o ópticas complejas de reflexión interna total (TIR) ​​para dar forma al haz. Cualquier defecto microscópico en el proceso de fabricación de lentes se traduce en artefactos visibles, franjas de color o iluminación desigual en la superficie objetivo. Los especificadores deben reconocer que la miniaturización complica inherentemente el control óptico. No se puede esperar que una luminaria de 2 pulgadas tenga exactamente la misma tolerancia óptica que una elipsoidal teatral de 8 pulgadas.

Categorías y aplicaciones de ángulo de haz fijo estándar

Los accesorios de perfil en miniatura suelen utilizar categorías de lentes fijas estándar. Desglosar estas opciones estándar de la industria ayuda a los especificadores a adaptar la herramienta óptica a la tarea arquitectónica específica. Cada categoría tiene un propósito distinto según sus características de distribución de luz.

Resumen de lentes fijos estándar

Punto estrecho (5°–15°)

Las lentes de punto estrecho ofrecen una alta potencia del haz central (CBCP) y un corte muy nítido. Estas lentes concentran la salida del LED en una columna de luz intensa y apretada. Son ideales para resaltar objetos pequeños, como joyas o artefactos delicados, donde la precisión es primordial. Cuando necesita iluminar una escultura de 6 pulgadas desde un techo de 15 pies, una lente de 10 grados es la única opción viable.

Estos ángulos destacan en aplicaciones de largo alcance. Crean un efecto de foco de alto contraste ideal para aislar una pintura de tamaño estándar o un elemento de exhibición individual sin iluminar la pared circundante. Cuando se monta en techos altos, un punto estrecho garantiza que llegue suficiente luz al área objetivo sin dispersarse. Sin embargo, la intensa concentración de luz hace que cualquier desalineación durante la instalación se note inmediatamente. Una fracción de pulgada de movimiento en el dispositivo se traduce en varias pulgadas de desviación en el objetivo.

Inundación media (20°–35°)

Las lentes de inundación media ofrecen un equilibrio entre intensidad central y cobertura más amplia. No atraviesan el espacio con tanta agresividad como los puntos estrechos, ni se arrastran como grandes inundaciones. Esta distribución equilibrada los convierte en el caballo de batalla de la iluminación arquitectónica de acento. La mayoría de las instalaciones de galerías estándar dependen en gran medida de este rango.

Los casos de uso ideales incluyen la iluminación de obras de arte más grandes, exhibidores minoristas y maniquíes donde los sujetos requieren una iluminación más amplia pero controlada. Una lente de 25 grados puede cubrir una escultura de tamaño mediano de manera uniforme desde una altura de pista estándar. Proporciona suficiente fuerza para crear una jerarquía visual en una habitación sin crear sombras duras y teatrales. Los ingenieros de campo a menudo utilizan lentes de 24 o 36 grados cuando se desconoce el tamaño exacto del objetivo durante la fase preliminar.

Inundación amplia (38°–60°+)

Las lentes Wide Flood producen una intensidad difusa y una huella amplia. Esparcen la luz sobre una gran superficie, reduciendo drásticamente la intensidad del haz central. Estas lentes rara vez se utilizan para acentuar con precisión. En cambio, sirven para iluminación ambiental, iluminación de paredes y aplicaciones que requieren vigas superpuestas para eliminar sombras en espacios pequeños.

Para aplicaciones de lavado de paredes ambientales, las métricas de colocación son estrictas. Una viga de 38 grados generalmente se combina con un desplazamiento de pared específico. Colocar accesorios empotrados a una distancia de 18 a 22 pulgadas de la pared posterior garantiza una cobertura suave y sin ondulaciones. Si se coloca demasiado cerca de la pared, la viga ancha crea formas parabólicas marcadas cerca de la línea del techo. Los cálculos de separación y compensación adecuados son obligatorios al implementar ópticas de inundación amplia.

Pasos para configurar un lavado de muro de inundación amplio:

1. Mida la altura total del techo para determinar la distancia de proyección requerida hasta el piso.
2. Calcule la distancia de superposición del 30% según el diámetro del haz a la altura de los ojos.
3. Coloque el riel o la carcasa empotrada exactamente a una distancia de 18 a 24 pulgadas de la superficie vertical.
4. Apunte los accesorios con una inclinación de 20 grados hacia la pared para empujar la candela máxima hacia la superficie.
5. Bloquee firmemente los mecanismos de giro e inclinación para evitar que se desvíen con el tiempo.

Lentes fijas frente a un foco de haz ajustable

Los diseñadores de iluminación a menudo se enfrentan a la elección entre sistemas de lentes estáticos y variables. La evaluación de las diferencias operativas y ópticas entre estos dos enfoques dicta el éxito a largo plazo de la instalación de iluminación. Cada sistema conlleva compensaciones mecánicas y fotométricas específicas que afectan los programas de mantenimiento y la calidad visual.

Eficiencia óptica y precisión

Las lentes fijas generalmente ofrecen una mayor transmisión de luz. Una sola pieza de vidrio moldeado con precisión o policarbonato de grado óptico introduce menos barreras en el camino de la luz. Cada vez que la luz pasa a través de una superficie de vidrio, aproximadamente el 4% de la luz se pierde por reflexión, a menos que se apliquen costosos revestimientos antirreflectantes. Menos elementos ópticos significan que se pierde menos luz por reflexión o absorción interna. Esto da como resultado una mayor salida de lúmenes general y una proyección de gobo o obturador de encuadre más nítida.

Los sistemas variables requieren múltiples lentes móviles para cambiar la distancia focal y la dispersión del haz. Las lentes ajustables de nivel inferior a menudo sufren de aberración cromática o bordes borrosos. A medida que las lentes se separan, diferentes longitudes de onda de luz se refractan en ángulos ligeramente diferentes, provocando franjas de color en el borde del haz. Las lentes fijas, optimizadas para un único punto focal, eliminan en gran medida esta distorsión óptica. Si necesita cortes de obturador nítidos en una pintura, una lente fija siempre superará a una lente variable del mismo nivel de precio.

Flexibilidad para entornos dinámicos

A pesar de la ligera caída en la eficiencia óptica absoluta, un Foco de haz ajustable Proporciona una enorme flexibilidad operativa. Los espacios de usos múltiples, como museos con exhibiciones rotativas o tiendas minoristas con exhibiciones estacionales, ven que los tamaños de los objetivos y las distancias de proyección cambian con frecuencia. Un sistema fijo requiere que los técnicos suban escaleras, abran accesorios e intercambien físicamente lentes para acomodar nuevas pantallas.

El retorno de la inversión en óptica variable queda claro al calcular el ahorro de mano de obra. Ajustar un solo dispositivo mediante un barril de zoom manual o un control motorizado lleva unos segundos. Esta flexibilidad permite a los curadores y comercializadores visuales ajustar el diseño de iluminación sobre la marcha, asegurando una cobertura perfecta independientemente de las dimensiones físicas de la exhibición. Elimina la necesidad de almacenar cajas de lentes de repuesto en una habitación trasera.

Fiabilidad mecánica

La óptica variable introduce piezas móviles en accesorios en miniatura. Evalúe la durabilidad a largo plazo de la mecánica del zoom antes de la especificación. Existen dos mecanismos principales: roscas helicoidales y cilindros de vaivén. Los sistemas helicoidales utilizan un cilindro roscado que gira para acercar o alejar las lentes. Esto proporciona un control suave y granular y generalmente resiste el deslizamiento.

Los sistemas push-pull se deslizan hacia adelante y hacia atrás sobre rieles internos. Si bien son más rápidos de ajustar, pueden degradarse con el tiempo. Las luminarias en miniatura suelen estar expuestas al calor del LED y al polvo ambiental. La entrada de polvo puede dañar los mecanismos deslizantes, endurecerlos o atascarlos. Al especificar accesorios ajustables para uso comercial a largo plazo, verifique la clasificación IP y la calidad de los lubricantes mecánicos utilizados en el conjunto del zoom.

Comparación del mecanismo de zoom

Criterios de evaluación técnica para la selección de lentes

Seleccionar la lente correcta requiere comparar las opciones de ángulo del haz con otras métricas de iluminación críticas. No se puede elegir un ángulo de haz de forma aislada. Debe integrarse perfectamente con los requisitos de distancia de proyección, capacidades de obturación y temperatura de color.

Cálculos de distancia de lanzamiento y CBCP

La distancia de proyección dicta la potencia del haz central requerida. La ley del cuadrado inverso gobierna esta relación. La ley establece que la intensidad de la luz es inversamente proporcional al cuadrado de la distancia a la fuente. Si duplica la distancia de lanzamiento, la iluminancia del objetivo cae a un cuarto de su valor original. Debe tener en cuenta este principio físico al seleccionar una lente.

Un ángulo de haz más amplio requiere una salida de lúmenes significativamente mayor para mantener la misma iluminancia a una distancia determinada. Debido a que la lente ancha distribuye la energía luminosa sobre un área geométricamente más grande, el punzón central cae dramáticamente. Al calcular los requisitos, utilice siempre los archivos IES del fabricante para determinar el CBCP exacto a su altura de montaje específica. No confíe únicamente en la producción total de lúmenes, ya que una lámpara de 1000 lúmenes con un haz de 60 grados parecerá drásticamente más tenue en un objetivo que una lámpara de 1000 lúmenes con un haz de 10 grados.

Integración con contraventanas y gobos

Los focos de perfil suelen tener contraventanas de marco internas o ranuras para gobos. El ángulo del haz elegido dicta el tamaño máximo y la nitidez de un gobo proyectado o un polígono enmarcado. Las lentes estrechas proyectan imágenes más pequeñas y nítidas a largas distancias. Los lentes gran angular proyectan imágenes más grandes, pero tienen dificultades para mantener la nitidez de los bordes debido a los ángulos de refracción extremos necesarios.

Evalúe el riesgo de efectos de halo al utilizar lentes gran angular con obturadores internos. Si las hojas del obturador se encuentran demasiado lejos del plano focal de la lente gran angular, no cortarán la luz de manera limpia. En cambio, crean un borde borroso y brillante alrededor del área enmarcada. Si el objetivo principal es un encuadre geométrico nítido, especifique ángulos de haz más estrechos o accesorios diseñados explícitamente con complejos sistemas de condensadores de múltiples lentes.

Temperatura de color (CCT) y uniformidad del haz

Diferentes lentes interactúan de manera única con la gama completa de opciones de LED que se encuentran en las luminarias ultramini. Estos dispositivos a menudo admiten matrices de blanco estático, color estático, RGB, RGBW o blanco dinámico. Hacer coincidir la temperatura de color correlacionada (CCT) con el entorno es una práctica estándar. Por ejemplo, 3000K funciona bien para entornos cálidos de galería, mientras que 4000K o 5000K se adaptan a exhibiciones comerciales nítidas.

Sin embargo, un haz estrecho a temperaturas más frías puede parecer demasiado duro y clínico si no se enmarca adecuadamente. Además, las matrices de matrices múltiples presentan un desafío específico para las lentes. Debido a que los chips rojo, verde, azul y blanco se encuentran en ubicaciones físicas ligeramente diferentes en la placa de circuito, una lente simple proyectará esos colores en ángulos ligeramente diferentes. Esto provoca una separación de colores o franjas de color en los bordes del haz. Las luminarias de alta calidad utilizan lentes homogeneizadoras especializadas o varillas mezcladoras antes de la óptica primaria para mezclar los colores completamente antes de dar forma al haz.

Realidades de la implementación: espaciamiento, ubicación y riesgos

El rendimiento óptico teórico no significa nada si la instalación práctica es defectuosa. Las consideraciones prácticas para la instalación y la puesta en servicio dictan el resultado visual final. El espaciado, la superposición y la gestión térmica requieren una atención estricta durante la fase de diseño.

Calcular el diámetro del haz a distancia

Nunca adivines la difusión de la luz. Calculalo. La fórmula estándar para determinar el tamaño físico del haz de luz es sencilla: Diámetro del haz = Multiplicador de ángulo × Distancia de proyección. El multiplicador de ángulo es una constante matemática derivada del ángulo del haz. Si la distancia de proyección es de 10 pies y usa una lente de 20 grados (multiplicador 0,35), el diámetro del haz es de 3,5 pies.

Multiplicadores de ángulo de haz comunes

Si bien la fórmula proporciona una estimación rápida, el uso de datos fotométricos es obligatorio para aplicaciones profesionales. Importe estos archivos al software de diseño de iluminación para mapear la distribución de luz exacta antes de la adquisición. Este proceso revela la caída del ángulo de campo y ayuda a identificar posibles derrames de luz sobre superficies adyacentes.

Superar los desafíos de espaciado y superposición

Un error común en la industria afirma que los accesorios de vigas estrechas automáticamente requieren un espaciamiento físico más cercano que las vigas anchas. Esto es falso. El espaciado lo dicta la intersección del diámetro del haz, la altura del techo y la superposición deseada, no solo el ángulo de la lente. Puede espaciar las luminarias estrechas muy separadas si el objetivo es una iluminación aislada y de alto contraste en pedestales individuales.

Para iluminación ambiental, calcule la superposición con cuidado. Si desea un revestimiento uniforme de las paredes, los diámetros de las vigas deben superponerse aproximadamente entre un 30% y un 50% en la superficie objetivo. Si usa lentes de 38 grados, calcule el diámetro del haz al nivel del piso o de los ojos, luego espacie las luminarias para que sus focos de luz se crucen adecuadamente. Si no se calcula esta superposición, se producirán puntos oscuros e iluminación desigual en todo el espacio.

Gestión térmica en luminarias ultramini

La óptica interna y las herramientas de configuración del haz, como contraventanas o iris, impactan la carga térmica del dispositivo. Cuando cierras las contraventanas para crear un cuadrado estrecho, bloqueas la energía luminosa. Esa energía luminosa bloqueada se convierte directamente en calor dentro de la carcasa del dispositivo. En un perfil ultraminiatura de 4 cm, este calor atrapado tiene muy poca superficie para escapar.

La principal estrategia de mitigación implica especificar luminarias con un disipador de calor adecuado. El cuerpo de aluminio debe poseer suficiente masa y superficie para disipar el calor de manera eficiente. Las temperaturas internas excesivas provocan la degradación del fósforo del LED, lo que provoca cambios de color y una depreciación prematura del lúmen. Independientemente de la lente instalada, verifique los datos de las pruebas térmicas proporcionados por el fabricante para garantizar que el dispositivo pueda sobrevivir al funcionamiento continuo en espacios arquitectónicos cerrados.

Conclusión

El ángulo de haz óptimo es una relación matemática específica entre la ubicación del dispositivo, el tamaño del sujeto y el contraste visual deseado. Seleccionar la óptica adecuada requiere equilibrar la eficiencia óptica con la flexibilidad operativa, y al mismo tiempo gestionar las limitaciones físicas de las carcasas en miniatura.

• Solicite archivos IES al fabricante e impórtelos a DIALux para verificar la caída del ángulo de campo.
• Calcule el diámetro exacto del haz a su distancia de proyección específica antes de finalizar el diseño del dispositivo.
• Solicite una muestra física para probar la nitidez del obturador del encuadre y la durabilidad del zoom mecánico en el sitio.
• Mida la temperatura ambiente a la altura de instalación para confirmar los límites de gestión térmica del dispositivo.

Preguntas frecuentes

P: ¿Cómo calculo la extensión del haz para una distancia de proyección específica?

R: Multiplique la distancia de proyección por el multiplicador de ángulo de su lente específica. Por ejemplo, un haz de 30 grados tiene un multiplicador de aproximadamente 0,54. A una distancia de lanzamiento de 10 pies, el diámetro del haz será de 5,4 pies. Para mediciones precisas, utilice siempre los archivos fotométricos IES del fabricante en el software de iluminación.

P: ¿Puedo cambiar el ángulo del haz de luz en un minifoco de perfil LED fijo después de la instalación?

R: Sí, pero requiere trabajo físico. Debe acceder al dispositivo, abrir el cilindro óptico y cambiar físicamente la lente fija por una con un grado diferente. Esto lleva mucho tiempo en comparación con el uso de un dispositivo de zoom variable, que se ajusta mediante un cilindro mecánico.

P: ¿Cuál es la diferencia entre el ángulo del haz y el ángulo del campo en los focos de perfil?

R: El ángulo del haz es el cono central de luz donde la intensidad es al menos el 50% del brillo central máximo. El ángulo de campo es el cono exterior más ancho donde la intensidad cae al 10%. El ángulo del campo determina cuánta luz dispersa o derramada llegará a las áreas circundantes.

P: ¿Por qué un ángulo de haz estrecho requiere un espaciamiento diferente entre los dispositivos que un haz ancho?

R: El espaciado depende de la superposición requerida en la superficie objetivo. Un haz estrecho crea un grupo de luz de menor diámetro. Si el objetivo es una cobertura ambiental uniforme, las luminarias estrechas deben colocarse más juntas. Si el objetivo es el aislamiento, se pueden espaciar más.

P: ¿Un foco de haz ajustable es tan brillante como un foco de lente fija?

R: Generalmente no. Los sistemas ajustables utilizan múltiples lentes móviles, lo que reduce ligeramente la transmisión óptica debido a los reflejos internos y la absorción de luz. Las lentes fijas utilizan menos elementos ópticos, lo que da como resultado una salida de lúmenes general ligeramente mayor y bordes de proyección más nítidos.

P: ¿Cómo afectan las contraventanas al ángulo de haz efectivo de un mini foco?

R: Las contraventanas de marco bloquean físicamente partes del haz de luz para crear formas geométricas. Si bien no cambian las propiedades ópticas de la lente en sí, reducen la dispersión efectiva y la salida total de lúmenes que alcanza el objetivo al cortar los bordes exteriores del haz.
