¿Para qué se utiliza un foco de perfil LED en la iluminación de escenarios?

Actualizar la iluminación del lugar o diseñar un nuevo escenario exige un cuidadoso equilibrio. Debe sopesar los objetivos estéticos artísticos con las duras realidades operativas. Las luces wash estándar suelen crear problemas visuales frustrantes. Las luminarias halógenas más antiguas generan derrames de luz no deseados y elevados costos de energía. También aplanan los rasgos del artista, creando un temido efecto de "lavado". Necesita una mejor solución para recuperar el control visual.

Introducir el Foco de perfil LED como tu herramienta definitiva. Proporciona modelado de luz preciso e iluminación facial con alto CRI. Construye puntos focales estructurales sin esfuerzo. Describiremos exactamente qué deben evaluar los gerentes de adquisiciones. Los diseñadores de iluminación aprenderán a verificar las especificaciones antes de realizar inversiones importantes en equipos.

Conclusiones clave

• Los focos de perfil LED ofrecen haces de bordes definidos y controlados con precisión que se utilizan principalmente para aislar a los artistas, proyectar gobos y crear cortes teatrales nítidos.

• Seleccionar el dispositivo correcto requiere equilibrar la salida absoluta de lúmenes con los requisitos del índice de reproducción cromática (CRI) según el tipo de lugar (por ejemplo, transmisión versus concierto en vivo).

• La aplicación correcta implica una relación estructurada entre clave y relleno (normalmente 70/30) cuando se combina con luces wash para mantener la profundidad y la dimensionalidad del escenario.

• La transición a perfiles LED reduce el consumo de energía hasta en un 80% en comparación con los elipsoidales halógenos tradicionales, al tiempo que elimina los costos de consumibles como los geles de color.

Las funciones principales de un foco de perfil LED

Un foco de perfil funciona de manera diferente a los reflectores de escenario estándar. Actúa como instrumento quirúrgico para la iluminación escénica. Los diseñadores confían en él para tener un control absoluto sobre dónde incide la luz. Puede dirigir la luz precisamente donde sea necesaria y eliminarla donde no corresponde.

Encuadre de precisión y modelado de luz

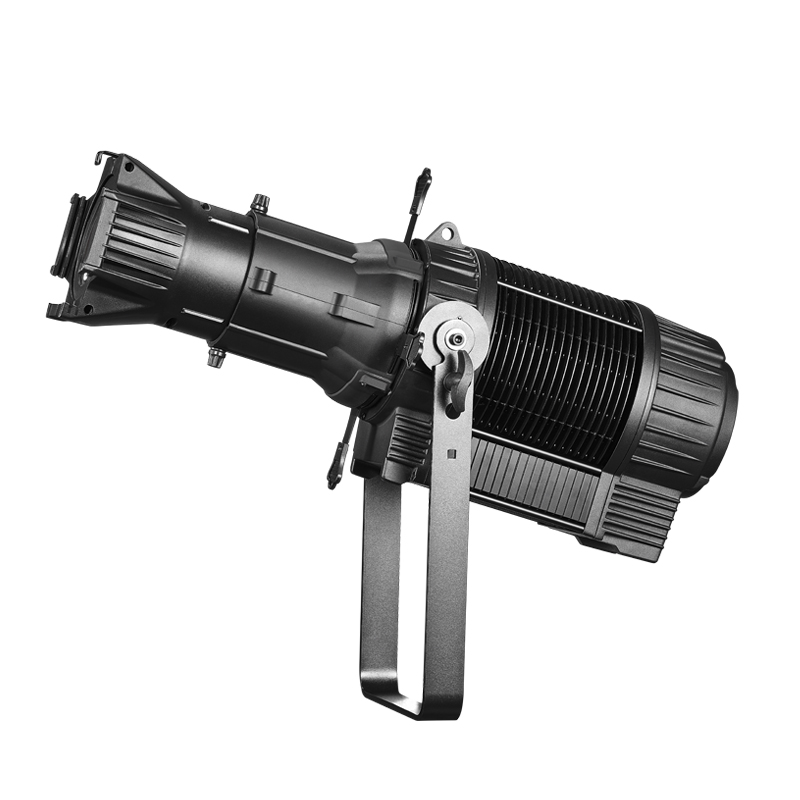

La característica definitoria de este dispositivo es su sistema de contraventanas de marco interno. Contiene cuatro cuchillas metálicas ajustables independientemente. Empujas estas cuchillas hacia el camino de la luz para cortar el rayo. Esta ventaja mecánica le permite darle forma a la luz en triángulos, rectángulos o polígonos personalizados. Puedes cortar la luz perfectamente en el borde de una cortina. Puede iluminar una pieza específica sin golpear la pantalla de proyección directamente detrás de ella. Las luces wash estándar utilizan puertas de granero, que producen un borde suave y borroso. Las contraventanas enmarcadas garantizan cero derrames de luz no deseados.

Proyección y textura de gobos

Las luces de perfil utilizan una trayectoria óptica altamente especializada. Esto les permite proyectar patrones nítidos y detallados utilizando un Gobo (Go Between Optics). Inserta una plantilla de acero o vidrio en la puerta del dispositivo. Luego, el tubo de la lente proyecta este patrón en el piso del escenario o en el fondo. Esto agrega textura instantánea a una escena que de otro modo sería plana. Puedes crear la ilusión de la luz de la luna filtrándose a través de las ramas de los árboles. Puede proyectar logotipos corporativos nítidos para eventos B2B. Los distintos planos focales dentro del dispositivo aseguran que el patrón siga siendo legible y llamativo.

Control de borde variable (enfoque)

Las unidades de perfil modernas cuentan con un tubo de lente ajustable. Puede deslizar este tubo hacia adelante o hacia atrás. Este movimiento cambia el punto focal del haz. Puedes marcarlo para obtener un borde duro y afilado. Alternativamente, puedes tirar del tubo hacia atrás para suavizar deliberadamente el borde. Suavizar el borde ayuda a combinar múltiples luminarias sin problemas en la cara del escenario. Los diseños de puntos Plano Convex (PC) más antiguos a menudo presentaban un "punto oscuro central" cuando se ajustaban. Las ópticas LED modernas eliminan por completo este efecto de "agujero". Proporcionan un campo de luz perfectamente plano y uniforme de borde a borde.

Mejores prácticas para concentrarse:

• Enfoca siempre la luz primero hacia un borde nítido para encontrar tus límites.

• Una vez establecidos los bordes, suavice ligeramente el borde para combinarlo con las luces vecinas.

• Bloquee firmemente la perilla de la lente para evitar que la vibración desplace el enfoque.

Aplicaciones de etapa primaria: donde destacan los accesorios de perfil

Diferentes actuaciones exigen diferentes enfoques de iluminación. Una alta calidad Foco de perfil LED Se adapta a diversas disciplinas. Sirve como el principal caballo de batalla para resaltar sujetos humanos.

Iluminación clave teatral (luz facial)

La iluminación facial requiere alta fidelidad. El público necesita leer las expresiones faciales sutiles durante un drama o musical. Por lo tanto, debe utilizar dispositivos con un alto CRI (índice de reproducción cromática). Busque calificaciones de 90 o más. Los perfiles de alto CRI representan los tonos de piel con precisión. Las luces con un CRI bajo hacen que los actores parezcan enfermizos o pálidos. En la televisión abierta, también debe verificar el TLCI (Índice de consistencia de iluminación de televisión) para garantizar que las cámaras capturen los colores de manera impecable y sin una gran corrección posterior.

Aislar a los artistas intérpretes o ejecutantes (especiales)

Los diseñadores suelen utilizar estas luminarias como "especiales". Una especial es una luz dedicada a un propósito único y específico. Podrías usarlo para atraer la atención del público hacia un solista en un escenario oscuro. Podrías resaltar un accesorio crucial en una mesa. Debido a que la luz de perfil tiene bordes duros, puedes aislar perfectamente al sujeto. Este aislamiento se consigue sin lavar el suelo del escenario circundante.

Iluminación lateral para danza

Las producciones de danza dependen en gran medida de la iluminación lateral. Cuando colocas luces de perfil en un ángulo bajo en las alas, ocurre magia. El haz corta horizontalmente el escenario. Destaca la forma física y el movimiento de los bailarines. Esculpe sus músculos y trajes a través del contraste de sombras. Las luces de perfil destacan aquí porque puedes utilizar contraventanas para mantener la luz alejada del suelo del escenario. Esto mantiene un vacío oscuro y dramático alrededor de los bailarines.

Eventos Corporativos y Keynote Stages

Los eventos de negocios tienen estrictos requisitos técnicos. Los presentadores necesitan una iluminación del podio nítida y antideslumbrante. Si una luz de lavado golpea a un presentador, a menudo lo ciega. Borra la pantalla de presentación detrás de ellos. Un foco perfilado dirige la luz exactamente alrededor de los hombros del presentador. Mantiene el fondo oscuro. Además, la proyección precisa del logotipo es un criterio de éxito fundamental para la visibilidad de la marca durante estos eventos.

Focos de perfil LED versus reflectores de escenario y Fresnels

Saber cuándo utilizar un perfil frente a un reflector determina el éxito de su proyecto de iluminación. Tienen propósitos opuestos, pero complementarios.

Matriz de comparación (forma versus función)

El siguiente cuadro resume las diferencias físicas y operativas entre estas categorías principales de accesorios.

Evitar el "efecto lavado"

El uso exclusivo de proyectores presenta un riesgo operativo grave. Los reflectores iluminan uniformemente todo el escenario. Esto destruye las sombras. Sin sombras, los rostros parecen planos y bidimensionales. A esto lo llamamos el "efecto lavado".

Para evitar esto, debe aplicar la regla estándar de clave para completar. El foco de tu perfil actúa como luz clave. Tu lavado actúa como luz de llenado. La luz principal del perfil normalmente debe ser un 30% más brillante que la del lavado. Esta proporción de 70/30 mantiene la dimensionalidad facial. Garantiza que el artista sobresalga del fondo.

Cuándo llamar a cuál

Aplique una lógica de preselección estricta durante la fase de diseño. Si su objetivo es un ambiente general o un lavado de color del escenario, utilice un Fresnel o Flood. Si su objetivo implica un control estricto de límites, resaltado de características o proyección de patrones, debe especificar un elemento fijo de perfil.

Criterios técnicos clave para la adquisición de espacios

Los equipos de adquisiciones se enfrentan a un enorme catálogo de opciones. Debe mirar más allá de las afirmaciones básicas de marketing. Concéntrese en especificaciones técnicas verificables para adaptar el dispositivo a su lugar específico.

El equilibrio entre producción y CRI

Muchos compradores caen en un punto ciego común en la industria. Quieren el máximo brillo y un color perfecto. En realidad, la física exige una compensación. Lograr un CRI alto (>90 o 95) requiere una capa de fósforo más pesada en el chip LED. Este recubrimiento absorbe algo de luz para corregir el espectro de colores. Por lo tanto, las luminarias con un IRC alto suelen tener una salida lumínica absoluta ligeramente inferior.

Los teatros y estudios de transmisión deben priorizar CRI y TLCI. Los tonos de piel perfectos no son negociables. Por el contrario, los grandes conciertos de rock al aire libre pueden priorizar la máxima producción bruta. Pueden aceptar un CRI ligeramente más bajo porque es más importante atravesar la niebla atmosférica.

Mapeo de potencia al tamaño del lugar

Presupuesto de residuos sobreespecificado. La falta de especificaciones deja a los artistas en la oscuridad. Utilice el siguiente marco de dimensionamiento para asignar la potencia a su espacio físico de manera adecuada.

Calidad óptica y mezcla de colores

Preste mucha atención al motor de la luz. Los motores COB (Chip-on-Board) de fuente única proporcionan un haz hermosamente uniforme. Imitan la fuente de un solo punto de una vieja lámpara halógena. Las matrices multicolores (RGBW o RGBAL) ofrecen una increíble flexibilidad de color. La adición de ámbar y lima (AL) llena los vacíos espectrales, creando blancos intensos y cálidos.

Además, evalúe los componentes internos. Enfatice la importancia de los chips IC de alta gama. Los chips de calidad garantizan curvas de atenuación consistentes. Evitan que la luz parpadee cuando se atenúa. El funcionamiento sin parpadeos es absolutamente crucial para la grabación de vídeo y las transmisiones en vivo.

Gestión Acústica

La gestión térmica dicta los niveles de ruido. Los LED generan calor en el disipador de calor trasero. Los ventiladores de refrigeración disipan este calor. Para salas de teatro y música clásica, la gestión acústica es fundamental. Evalúe la clasificación de decibeles (dB) del dispositivo. Un ventilador ruidoso arruina monólogos tranquilos y dramáticos. Busque dispositivos que ofrezcan "modos de estudio" que aceleren la velocidad del ventilador. Alternativamente, invierta en dispositivos de enfriamiento pasivo sin ventilador para un funcionamiento casi silencioso.

Errores comunes en las adquisiciones:

1. Ignorar el índice de ruido del ventilador para espacios acústicos íntimos.

2. Compra de accesorios de bajo CRI para aplicaciones de transmisión.

3. Comprar luminarias de alta potencia para distancias cortas, lo que provoca puntos de acceso cegadores.

Consideraciones de implementación y eficiencia del ciclo de vida

Alejarnos de los sistemas halógenos tradicionales representa una mejora masiva de la infraestructura. Los beneficios van mucho más allá del simple cambio de una bombilla. Los sistemas modernos agilizan las operaciones diarias y reducen la mano de obra pesada.

Eficiencia energética y de infraestructura

Los elipsoidales halógenos tradicionales consumen enormes cantidades de energía. Una lámpara halógena de teatro estándar consume aproximadamente 750 vatios. Una luminaria LED comparable consume sólo entre 150 y 200 vatios. Este menor consumo de amperaje cambia su infraestructura por completo. Puede conectar en cadena más accesorios por circuito eléctrico. Esto reduce drásticamente la complejidad del cableado. Ya no necesita bastidores de distribución de energía enormes y pesados ​​detrás del escenario.

Consumibles y Mantenimiento

La carga operativa disminuye significativamente con la adopción de LED. Antiguamente había que comprar geles de plástico de colores. Estos geles se quemaban rápidamente y requerían un reemplazo físico constante. Los LED mezclan colores internamente, eliminando por completo los geles desechables. Además, una lámpara halógena tradicional se quema después de unas 2.000 horas. Un motor LED moderno cuenta con un ciclo de vida de hasta 50.000 horas. Elimina los frecuentes cambios de lámpara. Sus técnicos dedican menos tiempo a subir escaleras para realizar el mantenimiento básico.

Integración de protocolo (DMX/RDM)

Las luminarias modernas se comunican de forma inteligente. Los protocolos DMX estándar manejan la atenuación y la mezcla de colores directamente dentro del dispositivo. Ya no necesita bastidores de atenuación externos del tamaño de una pared.

Más importante aún, resalte la necesidad de RDM (Administración remota de dispositivos). RDM permite la comunicación bidireccional. Su consola de iluminación puede hacer ping a los accesorios instalados de forma remota. Puede verificar temperaturas, asignar direcciones DMX y solucionar errores desde tierra. Esto reduce drásticamente las horas de trabajo durante los cambios de horario ajustados en las ferias.

Conclusión

Un foco de perfil LED no es una herramienta para la iluminación general. Es un instrumento de precisión diseñado para moldear la atención de la audiencia. Garantiza una reproducción cromática de alta fidelidad y un control nítido del haz. Actualizar su lugar requiere hacer coincidir las especificaciones técnicas exactas con su diseño arquitectónico.

• Priorice las clasificaciones CRI y TLCI sobre el brillo bruto para espacios teatrales y de transmisión.

• Utilice una proporción de clave a relleno de 70/30 para evitar aplanar a sus intérpretes.

• Verifique la gestión térmica y los niveles de ruido acústico antes de instalar luminarias en lugares silenciosos.

• Aproveche los protocolos RDM para simplificar la instalación y la resolución remota de problemas.

Su siguiente paso es la verificación. Aconseje a sus equipos de adquisiciones que soliciten hojas de datos fotométricos. Adquiera siempre primero las unidades de demostración físicas. Pruebe la uniformidad del haz, la mezcla de colores y el ruido del ventilador dentro de su lugar específico. Sólo entonces deberías comprometerte a realizar una actualización completa del equipo del escenario.

Preguntas frecuentes

P: ¿Puedo cambiar mis lentes elipsoidales halógenas antiguas por un nuevo motor de foco de perfil LED?

R: Sí, en muchos casos. Varios fabricantes diseñan motores LED modernos para aceptar tubos de lentes halógenos estándar de la industria. Esta compatibilidad con versiones anteriores ahorra un presupuesto significativo. Solo compra el cuerpo LED y reutiliza su inventario óptico existente.

P: ¿Cuál es la diferencia entre un perfil LED estático y un perfil con cabezal móvil?

R: Los perfiles estáticos se instalan en posiciones fijas, como las armaduras del frente de la casa (FOH). Proporcionan puntos focales estables y fijos. Los perfiles de cabeza móvil contienen motores internos. Los utiliza para efectos dinámicos en el escenario, reposicionamiento rápido a mitad del espectáculo y seguimiento automatizado complejo.

P: ¿Los focos de perfil LED requieren atenuadores externos?

R: No. Las luminarias LED cuentan con atenuación electrónica incorporada. Les proporcionas poder constante y directo. Usted controla la intensidad de la atenuación a través de un cable de datos DMX desde su consola de iluminación. Esto hace que los tradicionales bastidores de atenuadores pesados ​​queden obsoletos.
