¿Cuáles son las principales ventajas de un minifoco LED de perfil?

El diseño de iluminación profesional se enfrenta constantemente al desafío de lograr un control óptico preciso en entornos con estrictas restricciones espaciales, térmicas o de energía. Los focos de perfil tradicionales ofrecen una excelente configuración del haz y una proyección de alto contraste. Sin embargo, suelen ser demasiado voluminosos, pesados ​​y consumen mucha energía para estudios de techos bajos, instalaciones arquitectónicas o espacios teatrales íntimos. Por el contrario, los bañadores compactos estándar carecen de las contraventanas de encuadre y de la capacidad de enfoque necesarias. Esto crea una brecha significativa en el inventario de iluminación para diseñadores e integradores.

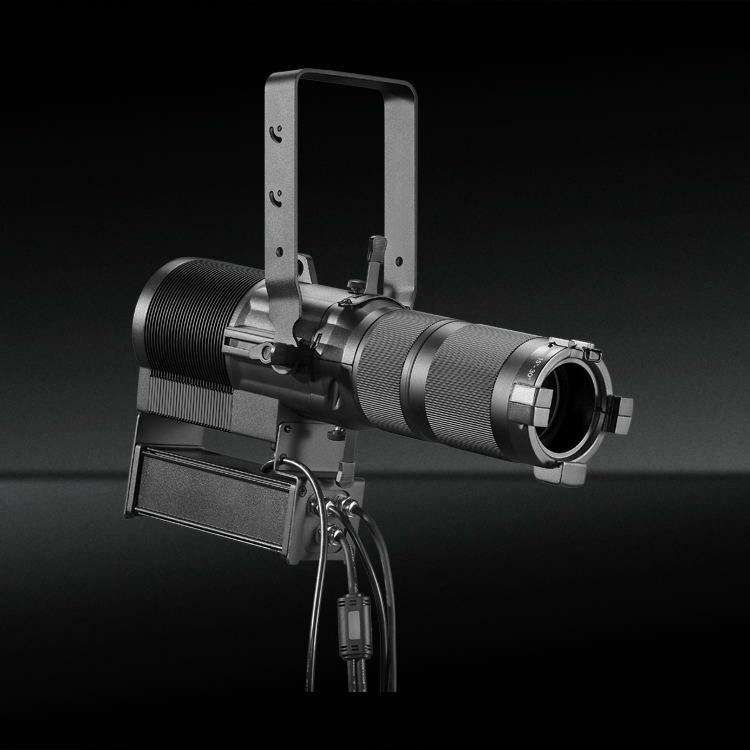

el Mini foco LED de perfil Sirve como puente técnico entre la miniaturización y la precisión óptica. Ofrece el control absoluto de un gran dispositivo teatral en una fracción del espacio físico. Evaluar sus ventajas, vida útil y limitaciones es fundamental para que los especificadores tomen decisiones de adquisición.

• Control óptico sin concesiones: Ofrece una forma nítida del haz, iluminación de alto contraste, proyección de gobos y encuadre en una fracción del tamaño de las luminarias tradicionales.
• Eficiencia térmica y energética superior: Reduce drásticamente las cargas de HVAC y el consumo de energía, lo que permite un montaje más denso en circuitos limitados.
• Confiabilidad a largo plazo: Ofrece una vida útil operativa extendida con durabilidad de estado sólido, lo que reduce significativamente los gastos generales de mantenimiento.
• Versatilidad de aplicaciones: Ideal para estudios de transmisión, museos y acentos arquitectónicos donde es obligatorio un montaje discreto.
• Imperativo de evaluación: La adquisición requiere equilibrar la necesidad de una luz de perfil LED compacta con las posibles limitaciones de distancia de proyección y las primas de costos iniciales en comparación con los accesorios de lavado estándar.

Definición del foco de perfil Mini LED: arquitectura y criterios de éxito

Componentes principales de un accesorio de perfil compacto

Comprender la mecánica interna de estos accesorios revela cómo logran un alto rendimiento en un tamaño micro. La arquitectura comienza con una matriz de LED de alta densidad. Esta matriz actúa como una fuente puntual concentrada, reemplazando el filamento halógeno tradicional. Un sistema reflector especializado recoge esta luz direccional y la empuja hacia adelante a través del tren óptico. La trayectoria óptica utiliza tubos de lentes plano-convexos o asféricos para colimar el haz. Esto asegura que la luz viaje eficientemente hacia el objetivo sin dispersarse dentro del cañón.

La característica definitoria de este accesorio es el conjunto de contraventana de marco interno. Cuatro hojas metálicas independientes se encuentran en el punto focal del sistema de lentes, comúnmente conocido como puerta. Los operadores utilizan estas cuchillas para dar forma al haz, cortando la luz de paisajes, obras de arte o pantallas de proyección. Para cumplir con los estándares profesionales, el dispositivo debe pasar estrictos criterios básicos de éxito. Debe proyectar un campo de luz plano y sin puntos calientes en el centro. Debe mantener un enfoque de borde nítido en todo el haz cuando la lente se mueve hacia adelante. Finalmente, debe demostrar ausencia de aberración cromática, asegurando que no aparezcan franjas de color azul o ámbar en el borde del haz.

Distinguir la tecnología de accesorios de la tecnología de visualización

La intención de búsqueda a menudo confunde la terminología sobre dispositivos de iluminación con la electrónica de consumo. Hay que distinguir el instrumento de iluminación profesional de la tecnología de visualización de televisión. Un dispositivo de mini perfil es un instrumento de iluminación discreto diseñado para iluminación de escenarios, estudios o arquitectura. Proyecta un haz de luz único y altamente controlado en un espacio físico utilizando ópticas de vidrio pesado y una carcasa robusta.

Por el contrario, la tecnología de visualización de televisión se centra en zonas de atenuación locales detrás de una pantalla LCD. Los paneles de visualización utilizan miles de diodos microscópicos para mejorar el contraste de la pantalla y los niveles de negro. Si bien ambas tecnologías utilizan diodos emisores de luz, sus objetivos de ingeniería son completamente diferentes. La tecnología de las luminarias se basa en LED de fuente puntual de alta densidad combinados con ópticas de vidrio complejas. Prioriza la manipulación del haz, la reproducción del color y la distancia de proyección sobre la densidad de píxeles. Un técnico de iluminación monta un accesorio de perfil en una tubería; un consumidor monta un panel de visualización en una pared.

Ventajas principales de un mini reflector de perfil LED (características y resultados)

Óptica de precisión, alto contraste y control de haz

La principal ventaja de esta luminaria radica en su capacidad para cortar la luz con precisión. Las contraventanas de marco en miniatura permiten a los diseñadores aislar completamente a los sujetos. Puedes iluminar un cuadro perfectamente sin derramar luz sobre la pared circundante. Puede iluminar un presentador de transmisión sin tocar la lente de la cámara o el monitor de fondo. La óptica de alta calidad elimina la dispersión de luz, que es el equivalente al florecimiento de la iluminación. Esto garantiza una iluminación de alto contraste que separa al sujeto del entorno del fondo, añadiendo profundidad a la composición visual.

Más allá del encuadre, estos dispositivos ofrecen sólidas capacidades de proyección de gobos. Puede insertar patrones de acero o vidrio en la puerta focal para proyectar texturas, logotipos o rupturas arquitectónicas. Muchos modelos también admiten la integración del iris. Un iris ajustable le permite reducir el haz a un espacio reducido. Esto es muy valioso en posiciones de montaje con espacio limitado donde es imposible acercar físicamente el dispositivo al sujeto. Cuando se coloca un gobo en la ranura, las lentes deben resolver la imagen de manera nítida en toda la superficie de proyección, lo que exige un vidrio de alta calidad libre de imperfecciones.

Gestión térmica y reducción de la emisión de calor

Las lámparas halógenas y de tungsteno tradicionales generan enormes cantidades de calor directo. Convierten una parte importante de la energía consumida en radiación infrarroja. La tecnología LED cambia esta dinámica por completo. Los diodos generan calor a nivel de la placa de circuito, que los disipadores de calor internos y los ventiladores luego disipan hacia la parte posterior o los lados de la unidad. El propio haz de luz prácticamente no contiene calor infrarrojo.

Este cambio en la gestión térmica produce excelentes resultados prácticos. Reduce drásticamente el calor ambiental sobre los talentos en pequeños estudios de transmisión. Los presentadores se sienten cómodos bajo las luces durante períodos prolongados, lo que reduce la necesidad de retoques de maquillaje. En los entornos de los museos, la ausencia de calor directo reduce el riesgo de daño térmico a los artefactos sensibles. Puede iluminar de forma segura documentos históricos, textiles y pinturas al óleo desde distancias cortas sin acelerar su degradación. La falta de calor hacia adelante también significa que los técnicos pueden enfocar el dispositivo sin usar guantes de cuero pesados.

Eficiencia energética y aparejos de alta densidad

El consumo de energía es un factor crítico en la gestión de instalaciones. Una luminaria de perfil miniaturizada típica consume entre 20 W y 60 W de potencia. Por el contrario, los equivalentes halógenos tradicionales requieren de 150 W a 300 W para lograr una salida fotométrica similar. Esta reducción masiva en el consumo de potencia transforma la forma en que se diseña la infraestructura eléctrica para un espacio. Ya no necesita interruptores empresariales dedicados de 400 amperios para un equipo de estudio pequeño.

La ventaja operativa es sustancial. Puede conectar en cadena varios dispositivos en un solo circuito de 15 A o 20 A. Un circuito estándar de 20 A puede manejar con seguridad alrededor de 1920 vatios de carga continua. Eso significa que puede alimentar más de treinta perfiles LED de 60 W en un solo tomacorriente de pared, mientras que solo puede alimentar seis luminarias halógenas de 300 W. Esto elimina la necesidad de extensos bastidores de atenuación, cableado de cobre pesado y sistemas complejos de distribución de energía. El montaje de alta densidad es posible en lugares con capacidad eléctrica limitada. Puede implementar más instrumentos por tubo de iluminación, lo que aumenta la flexibilidad del diseño sin disparar los interruptores.

Resumen comparativo de tecnologías de accesorios

Representación cromática, precisión y volumen (CRI/TLCI)

Las luminarias compactas deben cumplir estrictos estándares de calidad de color para su aceptación profesional. Es obligatorio un índice de reproducción cromática alto (CRI superior a 90). Para aplicaciones de transmisión, el índice de consistencia de iluminación de televisión (TLCI) es igualmente importante. Estas métricas garantizan que la fuente de luz reproduzca con precisión los colores tal como aparecen bajo la luz natural. La mala reproducción del color hace que los tonos de piel parezcan enfermizos y elimina la vitalidad de las escenas.

Los motores LED avanzados destacan por producir rojos más puros, como lo indican los altos valores de R9. Un valor R9 fuerte es fundamental para reproducir tonos de piel humana precisos y colores de artefactos vibrantes. Además, estos accesorios ofrecen opciones versátiles de temperatura de color. Puede especificar modelos de luz diurna fija (5600 K) o de tungsteno fijo (3200 K) según la estética arquitectónica. Los modelos de blanco variable le permiten ajustar la temperatura del color de forma dinámica para que coincida con los requisitos de la luz ambiental o del sensor de la cámara. Algunas unidades avanzadas incluso incluyen matrices RGBAL (rojo, verde, azul, ámbar, lima) completas para mezclar cualquier color del espectro manteniendo un alto rendimiento.

Vida útil extendida y durabilidad del estado sólido

Los gastos de mantenimiento se desploman cuando se hace la transición a la tecnología LED. El motor ligero en un Luz de perfil LED compacta Por lo general, tiene una vida útil de 50 000 horas o más antes de alcanzar L70 (70 % de la producción original). Esto contrasta marcadamente con la frecuente tasa de fallas de los filamentos halógenos tradicionales, que a menudo se queman después de 500 a 2000 horas de uso. Elimina el ciclo constante de compra, almacenamiento y reemplazo de lámparas físicas.

La tecnología de estado sólido también mejora la durabilidad física. Los filamentos halógenos se vuelven quebradizos y propensos a romperse cuando están calientes. Un ligero golpe en una tubería puede destruir una lámpara de tungsteno incandescente. Los LED no tienen filamentos frágiles ni envolturas de vidrio. Esto hace que el dispositivo sea muy resistente a vibraciones y golpes físicos. Resisten los rigores del reposicionamiento frecuente, el tránsito en gira y los ajustes en polipastos de aparejo automatizados sin sufrir fallas catastróficas de las lámparas. Las extrusiones de aluminio de alta resistencia utilizadas para la carcasa protegen aún más los componentes electrónicos internos del impacto.

Evaluación de la luz de perfil LED compacta para aplicaciones específicas

Entornos de estudio y transmisión

Los estudios con poca red presentan desafíos únicos para los directores de iluminación. El espacio libre para la cámara es fundamental y los accesorios voluminosos a menudo interfieren en las tomas amplias. Los perfiles compactos solucionan este problema colocándose perfectamente contra la rejilla del techo. Proporcionan la iluminación necesaria de teclas y aros sin comprometer los ángulos de la cámara. En un estudio con un techo de 9 pies, cada centímetro de espacio libre importa. Un accesorio que sólo cae 8 pulgadas desde la tubería es muy superior a uno que cae 18 pulgadas.

También ofrecen importantes ventajas acústicas. Muchos modelos cuentan con diseños de refrigeración por convección sin ventilador o refrigeración activa ultrasilenciosa. Esto garantiza que el equipo de iluminación no introduzca ruido de fondo no deseado en espacios de grabación sensibles al sonido. Cuando tienes veinte aparatos colocados encima de un escritorio de redacción, el ruido acumulativo del ventilador de las unidades más baratas se filtrará a los micrófonos de solapa. La especificación de dispositivos con clasificación acústica evita dolores de cabeza en el audio de posproducción.

Iluminación arquitectónica, de galerías y museos

Los requisitos estéticos en las galerías exigen accesorios discretos. La iluminación debe resaltar el arte, no llamar la atención sobre el hardware. Los perfiles miniaturizados se combinan perfectamente con los sistemas de iluminación en riel o la arquitectura de techo. Su elegante forma respeta el diseño interior del espacio. Muchos fabricantes ofrecen recubrimientos en polvo RAL personalizados para que la luminaria coincida exactamente con la pintura del techo.

Además, su salida sin rayos UV ni IR es un requisito obligatorio para los conservadores de museos. Puede iluminar artefactos históricos, textos antiguos y textiles delicados sin causar degradación fotoquímica ni daños por calor. La iluminación tradicional requería filtros UV pesados ​​y vidrio dicroico para lograr esto, lo que reducía la producción y cambiaba la temperatura del color. Los perfiles LED ofrecen una luz limpia y segura de forma nativa.

Integración de eventos teatrales, minoristas y en vivo

Los teatros íntimos de caja negra requieren instrumentos de iluminación que no invadan físicamente el espacio de actuación. Los accesorios grandes colgados a baja altura pueden romper la cuarta pared o presentar peligros físicos para los actores que balancean los accesorios. Los perfiles compactos ofrecen un encuadre de calidad teatral desde posiciones estrechas. Puede esconderlos detrás de pequeños arcos de proscenio o esconderlos en barandillas bajas del balcón.

En entornos minoristas, los comercializadores visuales los utilizan en escaparates. Proporcionan una iluminación espectacular y de alto contraste sobre maniquíes y productos sin saturar el limitado espacio del techo del área de exhibición. La capacidad de proyectar un logotipo de marca nítido en el piso de una tienda minorista utilizando un gobo de vidrio personalizado agrega un valor inmenso a la estrategia de comercialización visual.

Compensaciones técnicas y factores que influyen en el valor general

Distancia de proyección y limitaciones de salida

Es necesario aplicar una lente escéptica durante el proceso de especificación. No se puede reemplazar un perfil teatral de tamaño completo de 750 W con una luminaria compacta de 30 W para posiciones de frente de sala (FOH) de largo alcance. La física de la luz dicta que los trenes ópticos más pequeños y los motores de menor potencia producen menos lúmenes totales. Los especificadores deben respetar los límites operativos del instrumento. La ley del cuadrado inverso significa que la intensidad de la luz disminuye rápidamente con la distancia.

La distancia de alcance óptima para estos dispositivos suele ser de 1 a 5 metros. Dentro de esta gama, ofrecen excelentes niveles de luz-candela y lux adecuados para un uso profesional. Empujar el dispositivo más allá de esta distancia produce una rápida caída de la luz. La viga perderá su fuerza y ​​el filo del borde se degradará. Siempre haga coincidir los datos fotométricos del dispositivo con las distancias físicas de su lugar específico. Si su tubería está a 30 pies de distancia del escenario, un mini perfil es la herramienta incorrecta para el trabajo.

Gasto de capital inicial y ahorros operativos a largo plazo

Las ópticas miniaturizadas y los motores LED con alto CRI requieren una fabricación de precisión. En consecuencia, estos accesorios tienen un costo unitario inicial más alto en comparación con los PAR básicos o las luces wash estándar. Los administradores de instalaciones deben mirar más allá del precio de compra inicial para comprender el verdadero valor de la inversión. La ingeniería necesaria para encoger un conjunto de contraventana de marco a un cilindro de 4 pulgadas es significativa.

Los ahorros operativos a largo plazo compensaron en gran medida el gasto de capital inicial. A lo largo de un ciclo de vida de 5 a 10 años, acumula importantes beneficios financieros. Elimina el coste recurrente de sustitución de lámparas halógenas. Reduces drásticamente las horas de trabajo dedicadas a subir escaleras o alquilar elevadores de tijera para cambiar bombillas fundidas. Además, la menor emisión de calor reduce la tensión en el sistema HVAC del edificio, lo que lleva a reducciones mensurables en los costos de enfriamiento de las instalaciones. Una habitación más fresca significa que el aire acondicionado funciona con menos frecuencia, lo que ahorra enormes cantidades de electricidad durante un año fiscal.

Curvas de atenuación y resolución de gama baja

Las aplicaciones teatrales y de transmisión exigen un rendimiento de atenuación impecable. Lograr una atenuación suave y continua es un desafío de ingeniería conocido en los controladores LED compactos. La transición del 10% de intensidad al 0% debe ser imperceptible. Los controladores mal diseñados harán que la luz se apague abruptamente o se desplace visiblemente durante los lentos desvanecimientos teatrales. Este efecto "pop-on" arruina el ambiente de una escena.

Para cumplir con los estándares profesionales, estos accesorios deben utilizar electrónica de atenuación avanzada. No se puede subestimar la necesidad de protocolos de atenuación de 16 bits. El control de 16 bits proporciona 65.536 pasos de resolución de intensidad, en comparación con los 256 pasos del control estándar de 8 bits. Este control de alta resolución garantiza que la luminaria se desvanezca hasta quedar en negro con la misma gracia suave y teatral que una lámpara de tungsteno tradicional. Siempre pruebe el 10% inferior de la curva de atenuación durante un tiroteo de luminarias.

Riesgos de implementación y estrategias de mitigación

Compatibilidad del protocolo de control e infraestructura

La integración de luminarias LED modernas en instalaciones más antiguas presenta riesgos de infraestructura. Muchos lugares antiguos todavía dependen de sistemas de atenuación por corte de fase diseñados para cargas incandescentes. Conectar un dispositivo LED directamente a un circuito de atenuación tradicional puede dañar la fuente de alimentación interna del dispositivo o provocar un parpadeo severo. La electrónica dentro del LED espera energía constante y sin adulterar.

Mitigue este riesgo auditando su infraestructura de control antes de la adquisición. Especifique dispositivos equipados con control estándar DMX512 y RDM (Gestión remota de dispositivos). Deberá evitar los atenuadores antiguos y proporcionar energía de relé constante a las tuberías de iluminación. Si es imposible instalar un cable DMX nuevo, asegúrese de la compatibilidad con sistemas de datos de montaje en pista específicos. Muchos modelos arquitectónicos admiten protocolos DALI o integran receptores DMX inalámbricos para evitar por completo las restricciones de cableado heredadas.

Gestión del parpadeo en aplicaciones orientadas a la cámara

Las luminarias LED controlan el brillo mediante modulación de ancho de pulso (PWM). El controlador enciende y apaga los diodos rápidamente para simular una atenuación. Si la frecuencia PWM entra en conflicto con la velocidad de obturación o la velocidad de fotogramas de la cámara, provoca bandas visibles o parpadeos en las transmisiones de video. Este es un riesgo crítico para la fotografía de alta velocidad, las repeticiones en cámara lenta o las aplicaciones de transmisión en vivo que utilizan sensores CMOS con persianas enrollables.

Este riesgo se mitiga verificando las especificaciones de PWM antes de la compra. Consulte la hoja de especificaciones del dispositivo para conocer las tasas de PWM ajustables o de alta frecuencia. Los dispositivos profesionales deben ofrecer frecuencias PWM que van desde 1200 Hz hasta 25 000 Hz. Configurar el dispositivo en un modo de alta frecuencia garantiza que permanezca completamente libre de parpadeos en la cámara, independientemente del ángulo del obturador o la velocidad de fotogramas.

Mantenimiento y calibración de lentes

Los sistemas ópticos miniaturizados son muy sensibles a los contaminantes ambientales. El polvo, la suciedad y la neblina teatral afectan desproporcionadamente la salida de luz y la nitidez de los bordes en lentes más pequeños. Una pequeña mancha en una lente de 50 mm degrada el haz mucho más rápido que la misma mancha en una lente de 150 mm. El líquido nebuloso se cuece sobre el vidrio caliente, creando una película turbia que arruina el contraste.

Establezca cronogramas de mantenimiento de rutina para mitigar este problema. Los técnicos deben limpiar las lentes y los reflectores internos periódicamente utilizando soluciones de limpieza óptica aprobadas y paños sin pelusa. Además, dé prioridad a las luminarias con diseños de tubos de lentes cerrados. Los diseños cerrados evitan que el polvo se deposite en las láminas internas del obturador y en la superficie posterior de la lente principal, lo que reduce la frecuencia de mantenimiento requerida y mantiene el haz nítido.

Conclusión

1. Solicite unidades de demostración físicas a los fabricantes para realizar tiroteos en su lugar real para verificar la distancia de proyección y las curvas de atenuación.
2. Revise los archivos IES del dispositivo en un software de diseño de iluminación profesional como Vectorworks o DIALux para mapear la distribución de luz exacta y los niveles de candelas.
3. Consulte con un integrador de sistemas calificado para verificar que los accesorios sean totalmente compatibles con sus protocolos de control DMX o DALI existentes.
4. Establezca un programa de mantenimiento óptico de rutina para limpiar los tubos de lentes cerrados para garantizar la nitidez del haz a largo plazo y la eficiencia de salida.

Preguntas frecuentes

P: ¿Cuál es la distancia de proyección máxima efectiva para un dispositivo de perfil miniaturizado?

R: La distancia de lanzamiento óptima suele oscilar entre 10 y 15 pies (3 a 5 metros). La distancia exacta depende de la potencia del dispositivo y del grado del tubo de la lente. Más allá de este rango, los niveles de pies-candela caen significativamente, lo que reduce la usabilidad profesional para la iluminación clave.

P: ¿Puede una luz de perfil compacto proyectar gobos personalizados?

R: Sí, la mayoría de los modelos incluyen una ranura para gobos dedicada. Sin embargo, requieren tamaños de gobo específicos y más pequeños, normalmente de tamaño "E" o "M". Debido a la fuente de luz concentrada, a menudo se necesitan gobos de vidrio o plástico de alta temperatura para evitar que se deformen o se derritan.

P: ¿Cómo se compara la emisión de calor con la de los focos halógenos tradicionales?

R: Los perfiles LED reducen drásticamente el calor directo y la radiación infrarroja. El haz de luz en sí es frío al tacto. Esto los hace excepcionalmente seguros para la iluminación de proximidad de objetos sensibles de museos, artefactos históricos y talentos de radiodifusión.

P: ¿Estos dispositivos requieren controladores DMX especializados?

R: Son totalmente compatibles con las consolas de iluminación DMX512 estándar. Sin embargo, no siempre son necesarios controladores especializados. Muchos modelos arquitectónicos utilizan sistemas DALI basados ​​en rieles, mientras que otros cuentan con perillas de atenuación local en el cuerpo del dispositivo para operación independiente.

P: ¿Son estos accesorios de perfil compacto adecuados para uso en exteriores?

R: Los modelos estándar tienen una clasificación IP20, lo que significa que son estrictamente para uso en interiores. Si necesita funcionalidad para exteriores, debe especificar variantes arquitectónicas especializadas con clasificación IP65. Consulte siempre la hoja de especificaciones del fabricante para confirmar las clasificaciones medioambientales antes de la implementación.

P: ¿Cuál es la diferencia entre un mini foco de perfil y una mini luz wash?

R: Un foco de perfil proyecta un haz de borde definido y de alto contraste al que se puede dar forma con precisión utilizando contraventanas de marco interno. Una luz wash proyecta un haz suave y difuso que se extiende incontrolablemente, proporcionando una iluminación general sin bordes afilados ni posibilidades de encuadre.
