¿Cómo se elige la luz LED Fresnel adecuada para un estudio?

La transición de un estudio de accesorios tradicionales de tungsteno o HMI a tecnología LED requiere equilibrar la calidad de la luz cinematográfica con la eficiencia operativa moderna. Ya sea que estés equipando un nuevo escenario sonoro o actualizando una red existente, los directores de iluminación enfrentan un estricto conjunto de demandas técnicas. Seleccionar el dispositivo incorrecto genera una reproducción del color inconsistente en varias cámaras. Esto obliga a realizar costosas correcciones de posproducción y retrasa los plazos de entrega. Las unidades mal diseñadas también introducen un ruido inaceptable del ventilador durante las tomas silenciosas, arruinando las pistas de audio en escenarios cerrados. Además, las luminarias de calidad inferior suelen sufrir fallos de integración con las rejillas de control del estudio existentes o con los fondos virtuales. Una evaluación sistemática del rendimiento óptico, la gestión térmica y los protocolos de control resuelve estos problemas. Debe seleccionar un dispositivo que cumpla con las demandas estéticas de los directores de fotografía y al mismo tiempo satisfaga los requisitos técnicos de los ingenieros de estudio. Una evaluación adecuada garantiza que su infraestructura de iluminación siga siendo versátil, confiable y completamente integrada con los flujos de trabajo de producción modernos.

• La precisión del color no es negociable: dé prioridad a los dispositivos con puntuaciones TLCI y CRI superiores a 95, verificando específicamente los valores R9 (rojo) para garantizar una reproducción precisa del tono de piel en los sensores digitales.

• Haga coincidir la salida con la escala de estudio: seleccione la potencia según la distancia de proyección; Las unidades de 40 W a 150 W se adaptan a espacios pequeños para entrevistas, mientras que se requieren unidades de 300 W a 350 W o más para estudios de tamaño mediano a grande e iluminación de alto perfil.

• Priorice el control avanzado: una luz DMX Fresnel profesional debe ofrecer una resolución de atenuación de 16 bits para lograr desvanecimientos perfectos y ser compatible con RDM (administración remota de dispositivos) para una gestión eficiente de la red.

• La acústica es tan importante como la óptica: los sistemas de enfriamiento activo deben evaluarse para determinar la salida de decibeles (dB) para evitar interferencias de audio en escenarios cerrados y ambientes de cine silenciosos.

• Adaptabilidad más allá de la transmisión: las modernas luces LED Fresnel deben cerrar la brecha entre los escenarios físicos, los escenarios LED de producción virtual (VP) y la fotografía de retratos de alta gama.

Definición de los criterios de éxito del estudio para la iluminación LED Fresnel

El papel de la lente Fresnel en los estudios modernos

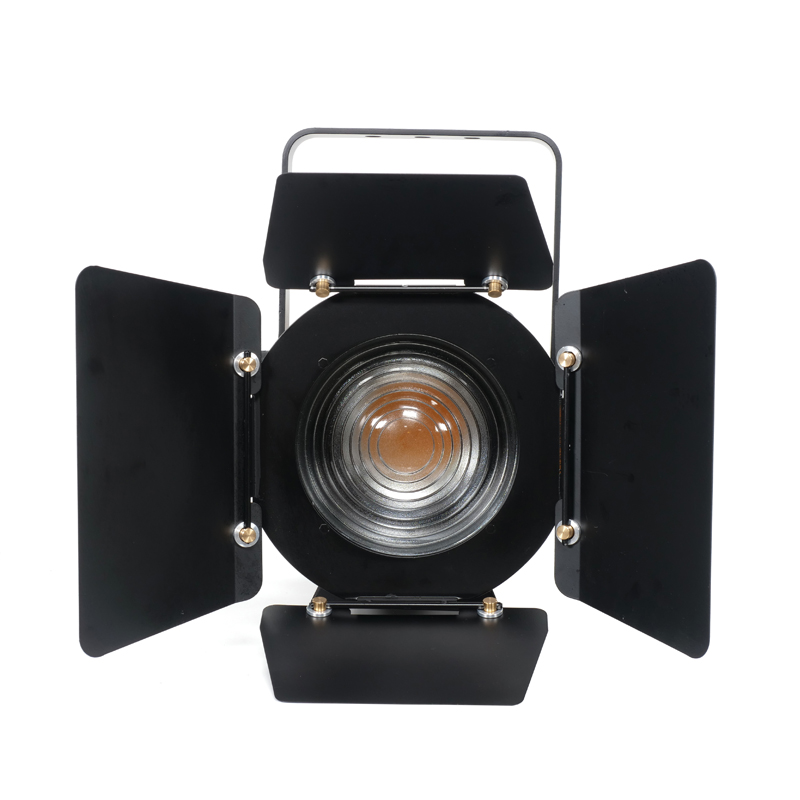

El núcleo de un Luz Fresnel Led reside en su cristal escalonado o en su lente de polímero de alta calidad. Este diseño óptico específico transforma la fuente LED en bruto en un haz duro y altamente direccional. Proporciona una caída suave y gradual en los bordes. Los anillos concéntricos de la lente enfocan la luz de manera eficiente. Esto maximiza la producción manteniendo un estricto control del haz en todo el set. Obtienes una fuente de luz dura, impactante pero indulgente.

Estos accesorios son especialmente adecuados para imitar la luz solar natural que entra por una ventana. Crean sombras definidas que dan profundidad a una escena. Esto los hace ideales para retratos de belleza y configuraciones en blanco y negro de alto contraste donde la textura y las dimensiones son más importantes. La suave caída del borde permite que múltiples accesorios se combinen perfectamente en un conjunto sin crear líneas superpuestas marcadas. Cuando necesitas cortar la luz con puertas de granero, el diseño de la lente garantiza que las sombras permanezcan limpias y predecibles.

Los ingenieros de estudio confían en esta previsibilidad. Al colgar una rejilla, saber exactamente cómo se comportará la luz a una distancia específica ahorra horas de ajuste. La claridad óptica de la lente impacta directamente en la eficiencia de la transmisión. Las lentes más baratas dispersan la luz, reduciendo la potencia y creando derrames no deseados. El vidrio de alta calidad garantiza que la máxima cantidad de fotones llegue al sujeto, manteniendo la intensidad requerida para configuraciones de cámara ISO más bajas.

Evaluación del tamaño del estudio, la distancia de proyección y el ángulo del haz

El cálculo de la iluminancia requerida depende completamente de la distancia desde la cuadrícula al sujeto y el ISO base de la cámara. Debe determinar los lux o pies-candela necesarios para lograr una exposición adecuada sin llevar los sensores de la cámara a niveles de ganancia ruidosos. Los estudios más grandes requieren luminarias de mayor potencia para mantener niveles de iluminación adecuados en distancias más largas. Una luz que parece brillante a tres metros puede ser completamente inútil a diez metros.

La capacidad de ajuste de punto a punto es una característica obligatoria para la versatilidad del estudio. Un mecanismo de zoom mecánico que cambia el ángulo del haz desde un punto estrecho de 15 grados a una amplia inundación de 60 grados afecta la forma en que usa el dispositivo. Esta capacidad de ajuste permite que una sola luz sirva como luz clave ajustada para una marca de talento específica o como relleno amplio para una mesa de redacción completa. Se adapta rápidamente a diferentes diseños de escenarios y requisitos de bloqueo sin cambiar los accesorios.

Para planificar adecuadamente su cuadrícula, debe comprender la relación entre el ángulo del haz y la distancia de proyección. La siguiente tabla describe las expectativas típicas para configuraciones de estudio.

Requisitos específicos de la aplicación: transmisión, teatro y producción virtual (VP)

Las etapas de producción virtual y volumen LED exigen sincronización de iluminación en tiempo real. Las métricas de color de la iluminación física deben coincidir perfectamente con las placas de fondo digitales. Las luminarias utilizadas en estos entornos requieren capacidades precisas de ajuste de color. Necesitan tiempos de respuesta rápidos a las señales de control dinámico de los servidores de medios. Si la luz física va por detrás del entorno virtual, la ilusión se rompe inmediatamente.

Los espacios teatrales priorizan el silencio absoluto del público y los lanzamientos extremadamente largos. Requieren ópticas potentes y una gestión térmica superior. Un ventilador ruidoso arruinará un monólogo dramático y tranquilo. Los estudios de transmisión priorizan el control remoto de la red y las configuraciones rápidas. Los entornos de noticias a menudo dependen de yugos motorizados y una integración sólida para ajustar las tramas de iluminación de manera eficiente entre los diferentes programas diarios.

Cada entorno dicta un enfoque de montaje diferente. En un teatro, las luces pueden colgar de un sistema de mosca, lo que requiere cables de seguridad seguros y abrazaderas resistentes. En un estudio de retransmisión, suelen colocarse sobre una rejilla de tuberías fija. Los sets de producción virtuales pueden requerir luces montadas en soportes rodantes para un rápido reposicionamiento a medida que la cámara sigue el camino. Comprender su aplicación específica le garantiza seleccionar un dispositivo con las características físicas y operativas correctas.

Dimensiones principales de evaluación: especificaciones técnicas

Temperatura de color y precisión espectral

La elección de la temperatura de color adecuada depende de su entorno de disparo principal. Las luminarias de 5600K con luz natural equilibrada destacan en estudios que combinan con ventanas exteriores. Las unidades de 3200K balanceadas con tungsteno combinan con configuraciones teatrales tradicionales y prácticas lámparas cálidas. Las luminarias bicolor y RGBWW completa ofrecen la máxima flexibilidad. Permiten una combinación de colores precisa sin el uso de geles físicos, lo que ahorra tiempo durante los cambios rápidos de configuración.

Las métricas estándar de IRC a menudo no son suficientes para los sensores digitales modernos. Debe evaluar TLCI, TM-30 y SSI para determinar la verdadera compatibilidad de los sensores digitales. Estas métricas avanzadas proporcionan una representación más precisa de cómo la luz representará los tonos de piel y los colores complejos en la cámara. Un CRI alto no garantiza un TLCI alto. Compruebe siempre el valor R9 específico, que dicta qué tan bien la luz reproduce los rojos, un componente crítico de los tonos de piel humana.

Al evaluar la precisión espectral, considere cómo interactúa la luz con los sensores específicos de su cámara. Los sensores ARRI, RED y Sony interpretan el color de forma ligeramente diferente. Un dispositivo que parece perfecto a la vista puede mostrar un ligero cambio de color verde en un monitor. Los accesorios de alta gama permiten un ajuste verde más/menos. Esta característica es obligatoria cuando se mezclan fuentes LED con dispositivos fluorescentes más antiguos o cuando se dispara a través de ventanas de estudio tintadas.

Salida de potencia y rendimiento fotométrico

Traducir la potencia de los LED a equivalentes de tungsteno tradicionales ayuda a establecer expectativas de salida realistas para los técnicos mayores. Un LED de 150 W a menudo rivaliza con un dispositivo de tungsteno de 650 W. Un LED de 350 W puede reemplazar una unidad de tungsteno de 1 K o 2 K según la eficiencia de la lente. Sin embargo, la potencia por sí sola no determina el brillo real. Debes fijarte en los datos fotométricos reales proporcionados por el fabricante.

Lea atentamente las tablas fotométricas del fabricante. Concéntrese en las clasificaciones de lux central frente a la caída de los bordes en varios ángulos del haz. Una luminaria puede ser excepcionalmente brillante en el centro de un espacio reducido, pero perder intensidad rápidamente cuando se inunda. Una salida constante a lo largo de la extensión del haz es vital para una iluminación uniforme. Si la luz tiene un punto caliente en el centro, sobreexpondrá la cara del sujeto y dejará sus hombros en sombra.

Para comprobar el resultado se necesita un fotómetro fiable. Al evaluar una luminaria nueva, mida los lux a diez pies en punto máximo, medio y máximo. Luego, lleve el medidor hasta el borde de la viga para verificar el gradiente de caída. Una lente de alta calidad mostrará una caída de intensidad suave y lineal. Una lente deficiente mostrará caídas repentinas o franjas de color extrañas en los bordes. Base siempre sus decisiones de compra en el rendimiento fotométrico medido, no en afirmaciones de marketing.

Integración DMX y curvas de atenuación

La integración profesional en la red requiere protocolos de control sólidos. Un confiable Luz Fresnel DMX Utiliza puertos de entrada/salida DMX512 de 5 pines en lugar de configuraciones de 3 pines. Esto garantiza la compatibilidad con la infraestructura teatral y de transmisión estándar. Los cables de 5 pines evitan conexiones cruzadas accidentales con equipos de audio y proporcionan una conexión física más segura en la red.

La diferencia entre la atenuación de 8 y 16 bits es fundamental para el trabajo profesional. La atenuación de 16 bits proporciona 65.536 pasos de intensidad. Esto evita saltos o saltos visibles en el diez por ciento inferior de la curva de atenuación. Al ejecutar un desvanecimiento teatral lento a negro, la atenuación de 8 bits tartamudeará y desaparecerá repentinamente. La atenuación de 16 bits garantiza una transición perfectamente suave hasta cero.

Los protocolos DMX inalámbricos, como LumenRadio CRMX, ofrecen control dinámico para escenarios de montaje remotos o de difícil acceso. Esto agiliza el proceso de configuración. Puede parchear y controlar dispositivos sin necesidad de instalar cientos de pies de cable de datos. Sin embargo, los sistemas inalámbricos requieren una gestión cuidadosa de las frecuencias para evitar interferencias de las redes Wi-Fi de los estudios y de los micrófonos inalámbricos. Tenga siempre un plan de respaldo cableado para transmisiones en vivo.

Realidades operativas y riesgos de implementación

Gestión térmica y rendimiento acústico

La alta producción de lúmenes en los motores LED COB genera una cantidad significativa de calor. Es necesaria una gestión térmica eficaz para mantener la coherencia del color y prolongar la vida útil del chip LED. Una mala disipación de calor provoca cambios de color durante largos días de rodaje y fallos prematuros de los accesorios. El diseño del disipador de calor debe extraer eficientemente la energía térmica de la matriz de diodos.

El ruido de los ventiladores supone un grave riesgo en los escenarios de sonido. Debe evaluar los disipadores de calor de refrigeración pasiva frente a los ventiladores de refrigeración activos ultrasilenciosos y de velocidad variable. Los dispositivos deben ofrecer modos silenciosos o configuraciones de abanico para grabaciones de audio críticas. A veces, esto significa limitar temporalmente la salida máxima de luz para evitar el sobrecalentamiento. Un ventilador ruidoso hará que una luz potente sea completamente inutilizable durante una escena de diálogo íntimo.

Cuando pruebe el rendimiento acústico, coloque el dispositivo a tres pies de un micrófono con brazo en una habitación silenciosa. Encienda la luz a máxima intensidad durante treinta minutos para asegurarse de que los ventiladores alcancen la velocidad máxima. Escuche los gemidos agudos o los cascabeles. Un zumbido de baja frecuencia suele ser más fácil de eliminar en posproducción que un gemido de alta frecuencia. Priorice los dispositivos con ventiladores grandes que giran lentamente en lugar de ventiladores pequeños y de alta velocidad.

Rendimiento sin parpadeos para producción de alta velocidad

Las frecuencias PWM dictan el rendimiento de una luz en la cámara. Si la frecuencia PWM es demasiado baja, el sensor de la cámara capturará bandas o parpadeos, arruinando el metraje. Esto sucede porque el LED en realidad se enciende y apaga miles de veces por segundo para controlar el brillo. Si este ciclo no se sincroniza bien con la velocidad de obturación de la cámara, aparecerán bandas oscuras en la imagen.

Establezca una frecuencia PWM de referencia necesaria para evitar estos problemas. La producción de alta velocidad o los ángulos de obturación variables exigen dispositivos con frecuencias PWM ultraaltas. Estos suelen superar los 20.000 Hz para garantizar fotogramas perfectamente limpios en cualquier condición de disparo. Al grabar en cámara lenta a 120 fotogramas por segundo o más, los dispositivos estándar casi siempre parpadearán. Necesita controladores especializados de alta frecuencia.

Pruebe siempre los accesorios con su paquete de cámara específico antes de una sesión importante. Configure la cámara con la velocidad de cuadros más alta y el ángulo de obturación más estrecho que planee usar. Grabe un clip de prueba mientras atenúa la luz del 100 por ciento al 1 por ciento. El parpadeo suele aparecer sólo en niveles de atenuación específicos. Una luz que no parpadea a máxima potencia puede mostrar bandas severas con una intensidad del 20 por ciento.

Calidad de construcción, aparejo y factor de forma

La integridad estructural del diseño del yugo y los mecanismos de bloqueo es primordial para la seguridad y la precisión. El dispositivo debe mantener su posición de forma segura, especialmente cuando se instala en lo alto de una rejilla. Un yugo resbaladizo arruinará una trama de iluminación cuidadosamente enfocada. La compatibilidad con equipos de estudio estándar, como pines junior o baby pins, garantiza una integración perfecta con su equipo de agarre existente.

Evaluar la durabilidad del chasis. La construcción de aluminio generalmente ofrece una mejor disipación del calor y robustez en comparación con los materiales compuestos. Las carcasas de plástico se agrietan fácilmente cuando se golpean con escaleras o soportes pesados. Se necesitan soportes de accesorios robustos para soportar puertas de granero pesadas, marcos de gel y cajas de luz sin hundirse ni fallar durante el funcionamiento.

Un montaje adecuado requiere un enfoque sistemático para garantizar la seguridad en el set. Siga estos pasos cuando cuelgue un accesorio nuevo:

1. Inspeccione la abrazadera de montaje y el cable de seguridad para detectar signos de desgaste o daños antes de levantar el dispositivo.

2. Asegure la abrazadera al tubo de la rejilla, asegurándose de que el perno esté apretado al torque especificado por el fabricante.

3. Conecte el cable de seguridad enroscándolo sobre el tubo de la rejilla y fijándolo al anillo de seguridad designado en el chasis del dispositivo.

4. Conecte los cables de alimentación y de datos, dejando suficiente holgura en las líneas para permitir un movimiento completo de giro e inclinación.

5. Abra las puertas del granero y realice una prueba para verificar el funcionamiento antes de pasar al siguiente accesorio.

Factores de valor y compatibilidad del ecosistema

Compatibilidad de ecosistemas y accesorios

Los soportes de accesorios estándar le permiten utilizar modificadores de estudio existentes. Esta compatibilidad evita la necesidad de comprar juegos de herramientas de modelado de luz completamente nuevos al actualizar las luminarias. Si su estudio ya posee docenas de softboxes, snoots y rejillas, es fundamental asegurarse de que sus nuevas luces acepten estos modificadores. Los soportes patentados lo encierran en el ecosistema de un solo fabricante, lo que limita sus opciones y flexibilidad.

Considere la disponibilidad de yugos motorizados. Estos permiten ajustes rápidos de giro e inclinación desde el piso del estudio utilizando un poste de operación estándar o una consola de iluminación. Esta característica reduce drásticamente los tiempos de configuración en estudios de transmisión con techos altos donde el acceso por escalera no es práctico o inseguro. El control motorizado permite a un solo operador reorientar una red completa en minutos en lugar de horas.

La integración con el software de estudio existente es otro factor importante. Las luminarias deben comunicarse perfectamente con su consola de iluminación. Busque perfiles de dispositivos actualizados en la biblioteca de su consola. Si el fabricante no proporciona perfiles DMX precisos, sus programadores perderán horas creando perfiles personalizados desde cero. La perfecta integración del ecosistema garantiza que las luces funcionen para usted, en lugar de crear obstáculos técnicos adicionales.

Conclusión

La selección del dispositivo de iluminación óptimo exige una cuidadosa consideración tanto de la precisión óptica como de la fiabilidad técnica. Para garantizar una actualización exitosa de Studio, siga estos pasos prácticos:

• Audite las distancias de proyección actuales de su estudio para determinar los requisitos exactos de potencia y lux necesarios para la altura específica de su rejilla.

• Solicite datos fotométricos y puntuaciones TLCI a los fabricantes para verificar la precisión del color y la consistencia del haz antes de comprar.

• Pruebe los dispositivos en su escenario sonoro para evaluar los niveles de ruido de los ventiladores y asegurarse de que cumplan con sus umbrales de grabación de audio.

• Verifique la compatibilidad DMX y las capacidades de atenuación de 16 bits con su consola de iluminación existente para garantizar una integración operativa fluida.

Preguntas frecuentes

P: ¿Cuál es la principal ventaja de una lente Fresnel sobre una LED abierta?

R: Una lente Fresnel transforma la luz en un haz altamente direccional con una caída de borde suave y gradual. Esto permite un control preciso de las sombras y una combinación perfecta entre múltiples luminarias, algo que las luces abiertas no pueden lograr de manera tan limpia.

P: ¿Cómo puedo saber si una luz realmente no parpadea?

R: Busque dispositivos que especifiquen una frecuencia PWM alta, normalmente por encima de 20.000 Hz. Probar la luz de la cámara a altas velocidades de cuadro y varios ángulos de obturación mientras se atenúa la intensidad es la mejor manera de confirmar el rendimiento.

P: ¿Por qué es necesaria la atenuación de 16 bits para la iluminación de estudio?

R: La atenuación de 16 bits proporciona más de 65 000 pasos de control de intensidad. Esto garantiza desvanecimientos completamente suaves hacia el negro sin ningún paso visible o caídas repentinas en la salida de luz, lo cual es fundamental para las transiciones teatrales y televisivas.

P: ¿Puedo usar geles estándar con accesorios LED?

R: Sí, la mayoría de las luminarias LED funcionan lo suficientemente frías como para usar geles teatrales estándar sin derretirlos. Sin embargo, el uso de accesorios RGBWW o bicolores a menudo elimina por completo la necesidad de geles físicos.

P: ¿Qué mide TLCI que no mide CRI?

R: TLCI mide específicamente cómo una fuente de luz reproduce los colores en el sensor de una cámara digital, mientras que CRI mide la reproducción del color según la visión humana. TLCI es mucho más relevante para la radiodifusión y la producción cinematográfica.
