¿Cómo se elige el ángulo de haz correcto para una luz LED Fresnel?

Seleccionar el ángulo de haz incorrecto para instalaciones de iluminación profesional da como resultado un aislamiento comprometido del sujeto, un desperdicio de energía y un derrame de luz inmanejable. Los directores de iluminación, administradores de instalaciones y directores de fotografía deben traducir las especificaciones fotométricas del fabricante en rendimiento real, equilibrando la distancia de proyección, el área de cobertura y las limitaciones de ubicación de los accesorios. No se puede simplemente adivinar el diferencial; necesitas datos concretos. Esta guía proporciona un marco basado en evidencia para evaluar los ángulos del haz, comparando accesorios de ángulo fijo con un Luz LED Fresnel con zoomy alinear las especificaciones ópticas con estrictos requisitos arquitectónicos y de producción. Analizaremos la física de la dispersión de la luz, analizaremos las demandas específicas de la aplicación y describiremos las métricas exactas necesarias para validar el rendimiento de la luminaria antes de la instalación. Al comprender la mecánica detrás de la lente, puede eliminar las conjeturas y garantizar que su diagrama de iluminación proporcione una iluminación precisa y controlable exactamente donde se necesita.

• Ángulo del haz versus ángulo de campo: Una especificación precisa requiere distinguir entre el ángulo del haz (donde la intensidad de la luz cae al 50%) y el ángulo del campo (donde la intensidad cae al 10%), ya que ambos dictan la caída del borde y la efectividad de la puerta de granero.

• La aplicación dicta el ancho: Los haces estrechos (10°–24°) son obligatorios para iluminaciones de largo alcance, mientras que los haces anchos (40°–60°+) son necesarios para aplicaciones de lavado de corto alcance.

• La ventaja de Zoom: Una luz Fresnel LED Zoom ofrece una flexibilidad operativa crítica para espacios de usos múltiples, aunque los compradores deben tener en cuenta la posible complejidad mecánica y las ligeras compensaciones en la eficiencia óptica en comparación con las lentes fijas.

• Capas sistémicas: Lograr una dimensionalidad profesional requiere superponer una combinación de ángulos de haz (por ejemplo, espacios reducidos combinados con lavados amplios) en lugar de depender de un único ángulo de haz uniforme en todas las luminarias.

• Validación fotométrica: Las decisiones de adquisición nunca deben depender únicamente de los grados del ángulo del haz; La evaluación de archivos IES y gráficos de lux a distancia es esencial para verificar la intensidad utilizable.

Comprensión de la física del ángulo del haz en una luz LED Fresnel

Definición de las métricas: haz frente a ángulo de campo

La definición técnica de ángulo del haz, medido como Ancho total a la mitad del máximo (FWHM), calcula geométricamente el cono de luz desde el vértice virtual de la fuente donde la intensidad cae al 50% del pico central. El ángulo del campo define el límite donde la intensidad cae al 10%. Comprender ambas métricas permite a los técnicos de iluminación combinar múltiples luminarias a la perfección en un escenario o piso de estudio. El diseño escalonado de una lente Fresnel da forma a la fuente LED sin procesar en un haz direccional de bordes suaves. Este diseño óptico específico evita los bordes duros y definidos que se ven en los puntos de perfil, lo que hace que la luz sea mucho más fácil de controlar y combinar con fuentes adyacentes.

Cuando miras un gráfico fotométrico, el ángulo del haz te indica dónde se encuentra el núcleo de la luz. El ángulo de campo te indica dónde la luz realmente deja de afectar al conjunto. Si solo calcula en función del ángulo del haz, terminará con ángulos de campo superpuestos que borrarán sus relaciones de contraste. Debe tener en cuenta toda la difusión de la luz para mantener un aislamiento adecuado del sujeto.

Mecanismos ópticos: Fresnel frente a PAR frente a cara abierta

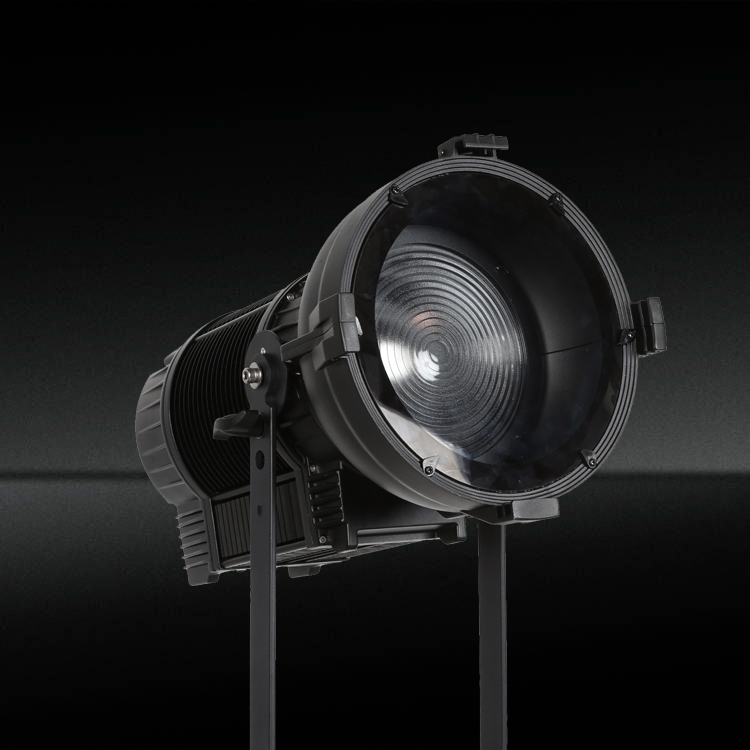

un Luz LED Fresnel Da forma dinámica a los ángulos del haz moviendo físicamente el motor de luz LED en relación con la lente en una pista mecánica. Acercar el motor a la lente inunda el haz; alejándolo, se detecta el rayo. Esta relación mecánica proporciona un ajuste suave y continuo.

El control del haz de Fresnel es inherentemente superior a los PAR y las luminarias Open Face para aplicaciones específicas. Los PAR se basan en lentes intercambiables (punto estrecho, inundación media, inundación amplia) que requieren intercambio físico y no ofrecen ajustes intermedios. Los accesorios Open Face sufren de derrames laterales sin restricciones y bordes ásperos, lo que los hace difíciles de controlar con puertas de granero.

El tamaño del LED COB versus la restricción del diámetro de la lente

La superficie física del LED Chip-on-Board (COB) afecta directamente a la colimación. Una superficie emisora ​​de luz más grande es más difícil de enfocar en un haz estrecho. Los emisores LED más grandes requieren lentes Fresnel proporcionalmente más grandes para lograr ángulos de haz puntual ultra estrechos y altamente optimizados (15°–24°) sin perder eficiencia óptica. Si un fabricante combina un COB enorme con una lente pequeña de 6 pulgadas, el dispositivo tendrá dificultades para producir un punto real, lo que resultará en un haz turbio con excesiva dispersión.

La ley del cuadrado inverso en la práctica

El ancho del haz afecta directamente la intensidad de la luz a lo largo de la distancia debido a la ley del cuadrado inverso. A medida que se duplica la distancia desde la fuente de luz, la intensidad cae a un cuarto de su valor original. Cuando amplías el ángulo del haz, estás distribuyendo la misma cantidad de lúmenes en una superficie mucho mayor, lo que agrava la caída de intensidad.

1. Determine los lux requeridos en la cara del sujeto.

2. Mida la distancia de proyección exacta desde la rejilla de iluminación hasta el sujeto.

3. Consulte la tabla fotométrica del fabricante para conocer el ángulo de haz específico que desea utilizar.

4. Verifique que el lux máximo central a esa distancia cumpla con sus requisitos de exposición.

Caída y suavidad de los bordes

La evaluación de la transición desde la intensidad máxima central hasta el borde del haz revela por qué se prefieren las lentes Fresnel para la combinación controlada y de bordes suaves en matrices de múltiples fuentes. Los anillos concéntricos de la lente dispersan la luz lo suficiente para suavizar el borde, permitiendo que dos luminarias adyacentes se superpongan sin crear una costura visible o un punto caliente en el piso.

Evaluación de requisitos de ángulo de haz específicos de la aplicación

Ángulos estrechos (10°–24°): iluminación puntual y tiro largo

Los ángulos estrechos proporcionan un alto impacto en el haz central, un aislamiento estricto del sujeto y un derrame mínimo. Son ideales para especiales teatrales, iluminación de estudio de alta cuadrícula, lugares para artistas solistas y realce arquitectónico de largo alcance. Al instalar accesorios de 40 a 60 pies por encima de un escenario, es obligatorio un haz estrecho para garantizar que llegue suficiente luz a la plataforma. Sin embargo, son propensos a generar sombras intensas si se usan a distancias cortas y requieren apuntar con precisión. Un ligero golpe en el dispositivo puede sacar el foco completamente del sujeto.

Ángulos medios (25°–40°): estudio estándar e iluminación principal

Los ángulos medios ofrecen una cobertura equilibrada para sujetos humanos sin un exceso de fondo. Son adecuados para mesas de noticias, montajes de entrevistas y lavados de escenario de alcance medio. Este rango proporciona suficiente extensión para cubrir a una persona que se mueve ligeramente en su marca mientras mantiene suficiente intensidad para la exposición de la cámara. Es posible que necesiten geles de difusión si la fuente LED presenta sombras múltiples en el extremo más amplio de este rango.

Ángulos amplios (40°–60°+): iluminación wash y alcance corto

Los ángulos amplios proporcionan una iluminación amplia y uniforme en grandes superficies desde muy cerca. Son ideales para estudios de techos bajos, iluminación de cicloramas y lavado de escenarios en general. Sufren una rápida caída en la intensidad y son altamente susceptibles a derrames incontrolados sin una señal agresiva en la puerta del granero. Cuando utilices ángulos amplios, debes cortar físicamente la luz de las paredes y colocar piezas para mantener el contraste.

Capas y combinación de ángulos de haz para lograr dimensionalidad

Un perfil de ángulo de haz único no puede resolver situaciones de iluminación complejas. El diseño de una trama en capas requiere combinar Fresnels de punto estrecho para la iluminación del rostro y separación con Fresnels wash de gran angular o cabezales móviles wash para la cohesión ambiental. Construyes el lavado base con ángulos amplios, luego perforas ese lavado con puntos estrechos para resaltar el talento principal.

Lente fija versus luz LED Fresnel con zoom: un análisis de costo-beneficio

Cuándo especificar ángulos de haz fijos

Los ángulos de haz fijos ofrecen una mayor confiabilidad mecánica debido a menos piezas móviles y una eficiencia óptica ligeramente mayor. Son mejores para instalaciones arquitectónicas permanentes, posiciones de estudio dedicadas con decorados fijos y compras al por mayor donde la distancia de proyección nunca cambiará. Si una luminaria se va a atornillar a una pasarela y apuntar a un podio específico durante cinco años, una lente fija es la opción lógica.

La ventaja operativa de una luz Fresnel LED con zoom

A Luz LED Fresnel con zoom elimina la necesidad de múltiples tipos de dispositivos, permite una rápida reconfiguración durante eventos en vivo y simplifica la adaptación a diferentes distancias de proyección. Los mecanismos de zoom manuales y motorizados (controlados por DMX) impactan la programación y los flujos de trabajo operativos de manera diferente. El zoom motorizado permite al operador de la consola de iluminación ajustar la dispersión del haz a mitad del espectáculo, lo cual es invaluable para producciones teatrales dinámicas.

Compensaciones conceptuales en accesorios Zoom

Es necesario evaluar la variación de lux en todo el rango de zoom. Un dispositivo puede producir 10.000 lux a 15 grados, pero sólo 2.000 lux a 50 grados. También es importante evaluar el peso físico y los requisitos de gestión térmica de los carros de zoom motorizados, ya que los motores agregados aumentan el peso total del dispositivo, lo que afecta los límites de montaje.

Dimensiones críticas de evaluación para adquisiciones

Datos fotométricos y verificación de archivos IES

Depender únicamente de las hojas de especificaciones de marketing a menudo conduce a una iluminación insuficiente. Es fundamental leer las tablas fotométricas del fabricante para verificar el lux central a distancias de proyección específicas. Debe importar los archivos IES al software de diseño de iluminación para ver exactamente cómo interactuará el haz con las dimensiones específicas de su habitación y las piezas escenificadas.

Compatibilidad con puertas de granero y eficacia de modelado

El ángulo del haz interactúa directamente con las puertas de granero. Evaluar si la óptica de la luminaria permite cortes limpios o si los ángulos amplios hacen que la luz pase por alto las hojas garantiza un control adecuado. Si el motor LED se ubica demasiado hacia adelante en la posición de inundación, la luz golpeará las puertas del granero en un ángulo extremo, provocando cortes desordenados e indefinidos.

Mezcla de colores y homogeneidad del haz

Es vital evaluar las franjas de color en los bordes del haz, particularmente en luminarias RGBW/RGBAW. Garantizar que el ángulo del haz se mantenga constante en diferentes temperaturas e intensidades de color mantiene la calidad visual. La óptica mal diseñada mostrará un halo rojo o azul distintivo en el borde del ángulo del campo.

Riesgos de implementación y estrategias de mitigación

Riesgo: sobreespecificar el ancho del haz

El exceso de luz que se derrama sobre las pantallas de proyección, las áreas de audiencia o los decorados adyacentes provoca un contraste descolorido. Utilice de forma predeterminada un haz más estrecho con difusión o solicite un dispositivo de zoom para una marcación precisa. Siempre es más fácil suavizar un haz estrecho que controlar un haz demasiado ancho.

Riesgo: subestimar la caída de intensidad en ángulos amplios

Esto provoca una exposición insuficiente para las cámaras y la incapacidad de igualar la intensidad de las luces clave. Calcule los lux requeridos en la posición de inundación, no solo en la posición puntual, antes de finalizar la potencia del dispositivo. Si necesita 1000 lux a máxima potencia, debe comprar un dispositivo lo suficientemente potente como para ofrecer esa métrica específica.

Riesgo: falla mecánica en la óptica de zoom

Los accesorios atascados en ángulos de haz inutilizables durante producciones críticas causan problemas importantes. Evalúe la calidad de construcción de la pista de zoom. Busque cojinetes de metal y tornillos de avance robustos en lugar de engranajes de plástico baratos. Revise los términos de garantía específicamente relacionados con las partes móviles del carro del zoom.

Conclusión

Para garantizar un rendimiento de iluminación óptimo, ejecute los siguientes pasos antes de finalizar su trazado de iluminación:

1. Mida las distancias de alcance exactas desde todas las posiciones de montaje hasta las áreas principales.

2. Calcule los lux necesarios en la posición de inundación para garantizar una exposición suficiente de la cámara.

3. Importe archivos IES del fabricante a su software de diseño para validar la superposición de ángulos de campo.

4. Pruebe los cortes físicos de la puerta del granero para garantizar que la óptica admita una forma de luz limpia.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre el ángulo del haz y el ángulo de campo?

R: El ángulo del haz es el punto donde la intensidad de la luz cae al 50% del pico central. El ángulo de campo es donde cae al 10%, lo que indica la dispersión total utilizable de la luz.

P: ¿Por qué debería elegir una luz Fresnel en lugar de una luz PAR?

R: Una Fresnel proporciona un haz de bordes suaves y altamente controlable que se difumina fácilmente, mientras que una luz PAR se basa en lentes intercambiables y ofrece un control de bordes menos preciso.

P: ¿Cuándo se utiliza mejor un ángulo de haz estrecho?

R: Los ángulos de haz estrechos (10°–24°) son mejores para aplicaciones de largo alcance, aislar sujetos y crear luces dramáticas sin derrames excesivos.

P: ¿Cómo afecta el zoom a la intensidad de la luz?

R: Al alejarse a una posición de inundación más amplia, la luz se extiende sobre un área más grande, lo que reduce significativamente la intensidad del lux central en comparación con la posición de punto estrecho.

P: ¿Puedo utilizar un ángulo de haz amplio para la iluminación clave?

R: Se pueden utilizar ángulos de haz amplios para iluminación clave a distancias cortas, pero requieren una cuidadosa señalización con puertas tipo granero para evitar derrames no deseados en el fondo.
