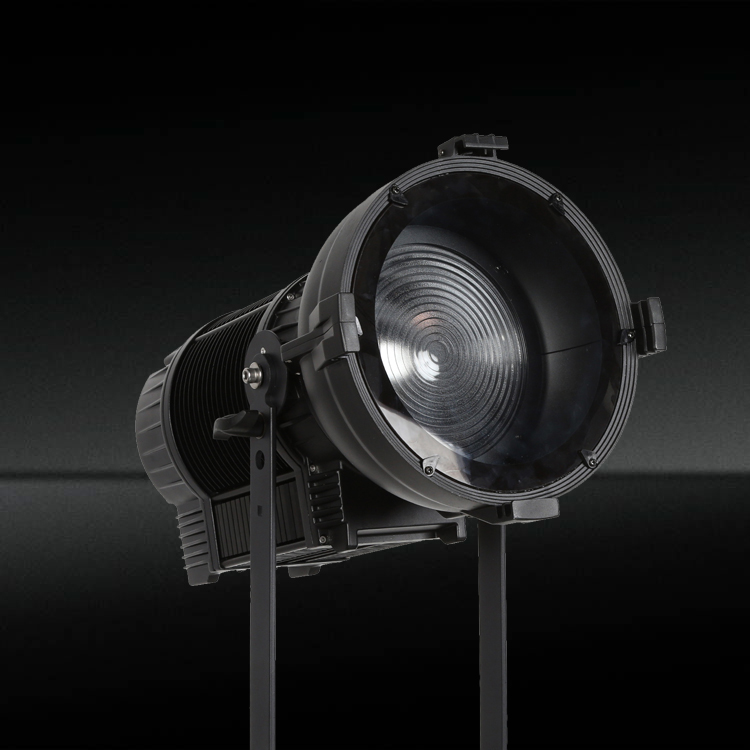

¿Cómo funciona una luz LED Fresnel?

La transición de las luminarias tradicionales de tungsteno y HMI a la tecnología LED ha cambiado fundamentalmente la distribución de energía y la gestión térmica en los escenarios profesionales, pero el requisito óptico central de una luz intensa y controlable permanece sin cambios. Los compradores con frecuencia juzgan mal las capacidades de salida, las limitaciones térmicas y la eficiencia óptica de las luminarias direccionales basadas en LED. No entender cómo interactúa un motor LED con una lente escalonada tradicional lleva a comprar luminarias que sufren cambios de color, ruido excesivo del ventilador o distancia de proyección inadecuada. Deconstruyendo la mecánica interna de un Luz Fresnel Led establece una base técnica. Comprender la interacción entre el diodo Chip-on-Board (COB), los reflectores internos y el conjunto de lentes es fundamental para evaluar las hojas de especificaciones y seleccionar el dispositivo adecuado para el escenario, el estudio o el trabajo en exteriores.

• Optical Collimation: Una luz LED Fresnel utiliza una lente escalonada con ranura concéntrica para enfocar la amplia extensión omnidireccional de un diodo LED en un haz paralelo altamente controlable.

• Mecánica de punto a inundación: El ángulo del haz se ajusta alterando físicamente la distancia entre el motor LED y la lente, lo que determina si la luz se "foca" para alcances largos o se "inunda" para una cobertura más amplia y suave.

• Calidad estética: El foco Fresnel crea una luz dura única con bordes difusos e "indulgentes" que imitan la luz solar natural, lo que lo hace muy deseable para retratos dramáticos e iluminación cinematográfica.

• Realidades térmicas: A diferencia de las luminarias de tungsteno que proyectan calor hacia adelante, los motores LED generan calor en la placa de circuito trasera, lo que requiere enfriamiento activo (ventiladores y disipadores de calor) que deben evaluarse para detectar interferencias de audio en el set.

• Evaluation Criteria: Las decisiones de compra deben sopesar la fotometría (lux a distancias específicas), la precisión de la reproducción del color (CRI/TLCI/SSI) y la integridad estructural del mecanismo de transporte de manchas/inundaciones.

La anatomía de una luz LED Fresnel

El motor LED COB (Chip a bordo)

La matriz de LED de alta densidad funciona como fuente de luz central en las luminarias direccionales modernas. La tecnología COB agrupa cientos de diodos emisores de luz microscópicos en un único sustrato circular o cuadrado estrechamente agrupado. Esta configuración proporciona la única y poderosa fuente puntual necesaria para la representación de sombras nítidas. Cuando colocas un objeto frente a una fuente COB, proyecta una sombra clara y clara. Esto contrasta directamente con las matrices de diodos múltiples más antiguas, donde docenas de LED individuales espaciados crean microsombras superpuestas y una distribución de luz desigual en todo el campo del haz. A unified point source is the absolute prerequisite for any fixture attempting to replicate the hard light characteristics of traditional cinema lighting.

Más allá de la calidad de las sombras, el motor COB dicta la salida espectral del dispositivo. El recubrimiento de fósforo aplicado sobre los LED de la bomba azul determina la temperatura del color y la precisión del espectro luminoso. Los motores COB de alta calidad utilizan mezclas avanzadas de fósforo para llenar los espacios en cian y rojo que normalmente se encuentran en fuentes LED más baratas, lo que garantiza una reproducción precisa del tono de piel en la cámara. La densidad de estos chips también significa que generan una enorme cantidad de calor en un área muy localizada, lo que dicta todo el diseño térmico de la carcasa del dispositivo.

El sistema reflector interno

Un reflector esférico se encuentra directamente detrás del motor COB dentro de la carcasa del dispositivo. Su función principal es capturar la luz derramada hacia atrás y lateral que de otro modo se desperdiciaría dentro del chasis. Al dirigir esta luz parásita hacia el conjunto de lentes, el reflector maximiza la eficiencia óptica del dispositivo. Sin un reflector diseñado adecuadamente, un porcentaje significativo de los lúmenes generados por el COB nunca saldría por el frente de la luz.

La geometría de este reflector debe coincidir perfectamente con el ángulo de emisión del COB y la distancia focal de la lente frontal. Si el reflector es demasiado superficial o demasiado profundo, crea puntos calientes o anillos oscuros en el haz proyectado. Los fabricantes invierten considerables recursos de ingeniería en optimizar la curvatura y el revestimiento altamente reflectante de este componente interno para garantizar que la luz que llega a la lente escalonada sea lo más uniforme posible, proporcionando un campo de iluminación limpio y uniforme, ya sea que la luminaria esté configurada para foco o inundación.

El diseño de lente escalonado de "ranura concéntrica"

La física de la lente de Fresnel se basa en anillos concéntricos que simulan la curvatura de una lente plano-convexa gruesa. Diseñado originalmente para faros, este diseño escalonado reduce drásticamente la masa física del vidrio. Una lente planoconvexa tradicional lo suficientemente gruesa como para enfocar un amplio haz de luz sería increíblemente pesada y propensa a agrietarse bajo altas temperaturas. Al colapsar la superficie curva en una serie de pasos concéntricos, la lente logra la misma colimación óptica sin dejar de ser relativamente delgada y liviana.

Cada anillo concéntrico de la lente tiene un ángulo ligeramente diferente para captar los rayos de luz divergentes del COB y doblarlos en una trayectoria paralela. El centro de la lente actúa como una lupa estándar, mientras que los anillos exteriores actúan más como prismas. Esta manipulación óptica específica crea el aspecto característico del dispositivo: un centro brillante y contundente que se estrecha suavemente hacia los bordes. La masa de vidrio reducida también permite un calentamiento y enfriamiento rápidos sin choque térmico, un factor crítico para luminarias que operan en entornos de ubicación impredecibles.

Accesorios dedicados frente a modificadores de Fresnel Bowens-Mount

El mercado ofrece tanto luminarias dedicadas con carcasa sellada como modificadores externos con montaje Bowens diseñados para acoplarse a luces LED de cara abierta. Las unidades dedicadas integran el COB, el reflector y la lente en un único sistema ópticamente alineado. El mecanismo del carro está integrado directamente en el chasis, lo que garantiza que la fuente de luz permanezca perfectamente centrada en el eje de la lente mientras se mueve. Esta alineación precisa garantiza el máximo rendimiento y un campo de haz limpio sin aberración cromática en los bordes.

Los modificadores externos suelen sufrir graves inconvenientes técnicos. Colocar una lente de vidrio pesada en una montura Bowens de plástico frecuentemente resulta en una desalineación óptica, donde el COB no está perfectamente centrado detrás del vidrio. Esto crea un haz asimétrico y una salida desigual. Además, los modificadores atrapan la energía térmica. Los LED abiertos dependen de la disipación de calor hacia adelante; taparlos con un modificador sellado obliga a que el calor regrese al COB, lo que activa la estrangulación térmica y reduce la producción. Las fugas de luz alrededor del collar de montaje también son un problema persistente en escenarios oscuros.

Cómo funciona el mecanismo de detección de inundaciones

Sistemas de transporte mecánico

La capacidad de cambiar el ángulo del haz está impulsada por sistemas mecánicos internos que mueven el motor LED y el conjunto del reflector hacia o lejos de la lente frontal estacionaria. Los accesorios profesionales utilizan sistemas robustos de rieles o engranajes helicoidales para facilitar este movimiento. Una perilla o control DMX motorizado gira una varilla roscada, deslizando suavemente el carro interno a lo largo de rieles guía metálicos. Esta precisión mecánica es vital; cualquier juego lateral o bamboleo en el carro hará que la viga se descentre durante el ajuste.

1. El operador gira la perilla de enfoque ubicada en la parte trasera o lateral del chasis.

2. El engranaje helicoidal interno se acopla, transformando el movimiento de rotación en movimiento lineal.

3. El carro que sostiene el COB y el reflector se desliza a lo largo de rieles guía internos.

4. La distancia entre la fuente de luz y la lente de cristal estacionaria cambia, alterando el punto focal.

5. El ángulo del haz se expande o contrae según la nueva geometría óptica.

Física de la posición de inundación

Al acercar el LED a la lente, el dispositivo se coloca en la posición de inundación. Cuando la fuente de luz se sitúa cerca del cristal, los rayos de luz divergentes inciden en los anillos concéntricos exteriores en ángulos mucho más pronunciados. La lente desvía estos rayos hacia afuera, lo que da como resultado una amplia dispersión del haz que puede cubrir grandes áreas de un conjunto. En esta configuración, la luz produce un borde más suave y muy difuminado que se combina fácilmente con otras fuentes de luz.

La configuración de inundación se utiliza mucho cuando los gaffers necesitan empujar la luz a través de grandes marcos de difusión. La amplia extensión garantiza que toda la superficie del material de difusión se ilumine uniformemente, maximizando el tamaño de la fuente y creando una luz bellamente suave para los talentos. También es el entorno preferido para la luz de relleno ambiental general, donde una sombra marcada y definida no es deseable.

Física de la posición puntual

Alejar el LED de la lente reduce el ángulo del haz y coloca el dispositivo en la posición puntual. A medida que el COB retrocede, los rayos de luz inciden en la lente en ángulos menos pronunciados. Los anillos concéntricos coliman la luz, doblando los rayos en una trayectoria estrecha y paralela. Esto crea una intensa y concentrada Foco Fresnel capaz de proyectar luz a través de inmensas distancias sin perder una intensidad significativa.

La configuración puntual maximiza la salida de lux en el centro del haz. Esto es esencial para hacer pasar la luz a través de las ventanas desde el exterior de un lugar, imitando la naturaleza dura y direccional de la luz solar directa. También permite a los directores de fotografía aislar sujetos específicos o detalles arquitectónicos en un escenario oscuro, utilizando las puertas de granero para cortar con precisión los bordes duros del haz.

La estética de Fresnel: caída suave y calidad de las sombras en el retrato

La representación de sombras de este tipo de lente específico es excepcionalmente tolerante en comparación con otras fuentes duras, como luminarias abiertas o luces reflectoras parabólicas aluminizadas (PAR). Si bien produce una sombra distinta y de una sola fuente, los escalones concéntricos en el vidrio crean un ligero efecto de dispersión en los bordes del haz. Esto da como resultado una transición de gradiente suave y predecible, conocida como penumbra, entre el área completamente iluminada y la sombra profunda.

Esta estética es muy buscada en la iluminación de retratos dramáticos. El centro duro del haz proporciona un modelado nítido del rostro del sujeto, resaltando la estructura y textura ósea, mientras que el borde difuso evita que la iluminación parezca demasiado artificial o dura. La capacidad de controlar esta caída mediante el mecanismo de punto/inundación brinda a los directores de fotografía un control preciso sobre las relaciones de contraste en el set.

LED frente a tungsteno tradicional y HMI Fresnels: compensaciones conceptuales

Gestión térmica y refrigeración activa

Los accesorios tradicionales de tungsteno y HMI irradian cantidades masivas de calor infrarrojo hacia adelante, directamente en la trayectoria del haz. Este calor directo puede derretir geles, quemar la difusión y hacer que los sets sean incómodamente calientes para el talento. Los motores LED funcionan de manera diferente; proyectan muy poco calor hacia adelante pero generan intensas cargas térmicas en la placa de circuito trasera. Este calor que se irradia hacia atrás requiere disipadores de calor internos sofisticados y ventiladores de velocidad variable para extraer la energía térmica de los diodos.

Si un motor LED se sobrecalienta, los diodos sufren un cambio de color (normalmente magenta o verde sesgado) y una degradación permanente de la salida. Por lo tanto, la refrigeración activa no es negociable para unidades de alta potencia. El desafío de ingeniería radica en mover suficiente aire a través del chasis para mantener el COB fresco sin generar ruido del ventilador que arruine la grabación de audio en un escenario sonoro silencioso. Los accesorios avanzados utilizan disipadores de calor con cámara de vapor y ventiladores grandes de giro lento para lograr este equilibrio.

Consumo de energía y eficiencia de salida

La principal ventaja de la tecnología LED es su eficacia luminosa. La comparación de la potencia en vatios con la salida revela enormes ganancias de eficiencia con respecto a los accesorios heredados. Una unidad LED de 300 W puede rivalizar fácilmente con la salida fotométrica de una luminaria de tungsteno de 1000 W. Esta drástica reducción en el consumo de energía cambia fundamentalmente la forma en que las producciones manejan la distribución eléctrica en el lugar.

En lugar de requerir generadores diésel pesados ​​y ruidosos y cables gruesos con cierre de leva, los equipos de iluminación pueden utilizar múltiples luminarias LED de alto rendimiento en circuitos domésticos estándar. Además, los menores requisitos de energía permiten el funcionamiento de la batería. Muchas luminarias de gama media pueden funcionar con baterías de cine con montura V o Gold, lo que permite una implementación rápida en ubicaciones remotas donde es imposible utilizar la red eléctrica.

Los puntos de referencia de HMI y tungsteno: salida espectral y luz diurna

Durante décadas, las luminarias de halogenuros metálicos (HMI) dominaron los decorados exteriores de alto rendimiento debido a su luminancia de luz diurna pura, mientras que los filamentos continuos de tungsteno dominaron los interiores de los estudios con su perfecta reproducción cromática de espectro completo. Históricamente, las curvas espectrales de los LED han tenido dificultades para igualar estos puntos de referencia, y a menudo muestran picos en el espectro azul y deficiencias en el cian.

Sin embargo, los modernos motores LED de alto voltaje con luz diurna equilibrada están cerrando esta brecha. Ofrecen la potencia bruta necesaria para competir con el sol sin el enorme peso de lastre, los costosos reemplazos de bombillas y los peligrosos tiempos de encendido asociados con las HMI. Si bien es posible que un LED de 1200 W no supere por completo a una HMI 4K, proporciona una alternativa altamente eficiente y sin parpadeos que se puede regular instantáneamente y no requiere tiempo de calentamiento.

Evaluación de un foco LED Fresnel para producción

Fotometría versus factor de forma

Evaluar la producción requiere mirar más allá de las afirmaciones de potencia bruta del fabricante. Los compradores deben examinar las hojas de datos fotométricos, específicamente observando las clasificaciones de lux o pies-candela a distancias de trabajo prácticas como 3 metros y 5 metros. Fundamentalmente, estas mediciones deben evaluarse tanto en la configuración de punto más estrecho como en la configuración de inundación más amplia para comprender la verdadera versatilidad del dispositivo.

Los números altos de lux en un lugar de 15 grados son inútiles si la salida cae un 80% cuando se inunda a 45 grados. Además, la producción debe sopesarse frente a las realidades físicas del dispositivo. Una luz que produce una producción enorme pero que pesa 50 libras requiere soportes combinados de alta resistencia, sacos de arena y varios miembros del equipo para montarla de manera segura. Equilibrar la fotometría con el factor de forma es esencial para producciones de ritmo rápido.

Aparejo indirecto y de largo alcance: aplicaciones de rebote

El haz colimado de una luminaria direccional permite a los gaffers utilizar técnicas de iluminación indirecta de manera efectiva. Al detectar la luz y apuntarla a una pared, un techo o una tabla de rebote grande distante, los equipos pueden crear una fuente de luz ambiental enorme y naturalista. Esta técnica llena una habitación con una luz suave mientras mantiene el dispositivo físico, los soportes y los cables ocultos lejos del campo de visión de la cámara.

Esta capacidad de largo alcance es la razón por la que estos accesorios siguen siendo indispensables. Un panel LED, que produce un haz de luz amplio y que se degrada rápidamente, no puede transmitir suficiente intensidad a través de una habitación para rebotar efectivamente en el techo. El haz enfocado garantiza que la máxima energía llegue a la superficie de rebote, minimizando el derrame de luz en áreas no deseadas del set.

Métricas de precisión del color

Verificar la precisión del color es fundamental para evitar la costosa gradación del color en posproducción. Los compradores deben mirar más allá de los números básicos de CRI (Índice de reproducción cromática), que los fabricantes pueden manipular fácilmente. TLCI (Índice de consistencia de iluminación de televisión) proporciona una representación más precisa de cómo el sensor de una cámara de cine digital interpreta la luz.

Para obtener el nivel más alto de escrutinio, se debe evaluar el SSI (índice de similitud espectral). SSI compara el espectro de luz del dispositivo directamente con un iluminante estándar, como la luz del día o una bombilla de tungsteno. Una puntuación SSI alta garantiza que la luz reproducirá los tonos de piel con precisión y se combinará perfectamente con fuentes de luz prácticas en el lugar sin introducir matices de color no deseados.

Calidad de construcción y resistencia a la intemperie

El chasis físico debe resistir las brutales realidades de la producción cinematográfica. Evaluar el mecanismo de bloqueo del yugo; debe sujetar el accesorio pesado de forma segura en ángulos extremos sin deslizarse. La perilla de punto/inundación debe girar suavemente sin rozamiento mecánico ni juego lateral en el carro.

Para uso en exteriores, la resistencia a la intemperie es primordial. Las luminarias con clasificación IP54 o IP65 cuentan con carcasas selladas y conectores impermeables, lo que les permite funcionar de forma segura bajo la lluvia o el polvo intenso. Un dispositivo sin clasificación requiere embolsado y protección constante contra los elementos, lo que ralentiza la producción y corre el riesgo de fallas eléctricas catastróficas si se expone a la humedad.

Riesgos de implementación y realidades de la adopción

El problema del "falso producto" en las regulaciones presupuestarias

Los fabricantes económicos frecuentemente manipulan las hojas de especificaciones para afirmar que tienen un rendimiento superior al que sus accesorios pueden ofrecer en la práctica. La táctica más común es el problema de la "salida falsa", donde el dispositivo logra una clasificación de lux masiva utilizando un ángulo de haz artificialmente estrecho y no ajustable, a veces tan estrecho como 10 grados. Esto crea un rayo inútil similar a un láser que no se puede irradiar para uso práctico.

Otra táctica implica sacrificar la precisión del color por el brillo puro. Al permitir un fuerte pico verde en el espectro LED, los fabricantes pueden aumentar la luminancia percibida del dispositivo. Mientras que el luxómetro indica un valor más alto, la luz producirá tonos de piel con un tono verde enfermizo, lo que requerirá geles pesados ​​de color verde negativo que, en última instancia, reducirán la salida a niveles realistas.

Interferencia acústica (ruido del ventilador)

El enfriamiento activo plantea un grave riesgo en los escenarios sonoros donde se graban diálogos. Los LED de alta potencia requieren grandes ventiladores para disipar el calor y la interferencia acústica puede arruinar las tomas de audio. Los compradores deben evaluar los índices de decibelios del ventilador a una distancia de 1 metro.

Muchos dispositivos ofrecen un "Modo silencioso" que apaga los ventiladores por completo. Sin embargo, esta característica casi siempre limita la salida máxima de la luz (a menudo limitándola al 20% o 30% de su capacidad total) para evitar que la COB se derrita. Depender del modo silencioso significa que lleva consigo un dispositivo pesado y costoso, pero que sólo utiliza una fracción de su potencia potencial.

Curvas de atenuación y parpadeo de alta velocidad

Los LED se atenúan encendiéndose y apagándose rápidamente, un proceso conocido como modulación de ancho de pulso (PWM). Si la frecuencia PWM es demasiado baja, el sensor de la cámara capturará este pulso como un parpadeo intenso, especialmente cuando se dispara a velocidades de cuadro altas (cámara lenta) o velocidades de obturación rápidas. Los dispositivos profesionales utilizan balastros de alta frecuencia para impulsar la velocidad de PWM mucho más allá de la capacidad de la cámara para detectarla.

Además, la curva de atenuación debe ser suave y continua desde 0% hasta 100%. Las luminarias económicas a menudo sufren de atenuación "escalonada", donde la luz salta en incrementos visibles o se apaga por completo cuando se atenúa por debajo del 10%. La atenuación suave de los niveles bajos es fundamental para obtener señales de iluminación sutiles y un control preciso de la exposición.

Conclusión

1. Descargue y compare las hojas de datos fotométricos oficiales de sus luminarias preseleccionadas, centrándose específicamente en la salida de lux a distancias de 3 y 5 metros, tanto en configuraciones de foco completo como de inundación total.

2. Alquile los dos mejores modelos de su lista y realice una prueba práctica de cámara para evaluar la reproducción del tono de piel, la precisión de la ciencia del color y los niveles reales de ruido del ventilador en condiciones típicas de escenario sonoro.

3. Verifique la compatibilidad del dispositivo con sus sistemas de control DMX existentes y evalúe la disponibilidad del hardware de montaje necesario, soportes resistentes y accesorios de protección contra la intemperie.

4. Audite la disponibilidad de energía de su ubicación típica para determinar si necesita unidades de 150 W que funcionen con batería para configuraciones de ritmo rápido o unidades de alto consumo de 1200 W o más para equilibrar la luz diurna exterior pesada.

Preguntas frecuentes

P: ¿Cuál es la diferencia entre una luz LED Fresnel y un panel LED?

R: Una luz LED Fresnel produce un haz duro y direccional con capacidades ajustables de punto a inundación, ideal para proyectar sombras nítidas y arrojar luz a largas distancias. Un panel LED proporciona una luz amplia y suave que es excelente para el relleno de primeros planos, pero difícil de controlar o moldear en distancias largas.

P: ¿Se puede conectar un modificador de lente Fresnel a un LED con montura Bowens estándar?

R: Sí, pero a menudo provoca desalineación óptica, graves fugas de luz y reducción de la eficiencia. Las luminarias dedicadas con lentes integradas y reflectores internos optimizados brindan una calidad del haz y una gestión térmica significativamente mejores que los modificadores de plástico externos.

P: ¿Por qué las lentes Fresnel tienen anillos concéntricos en lugar de vidrio liso?

R: Los anillos concéntricos simulan la curvatura de una lente plano-convexa gruesa al tiempo que reducen drásticamente la masa física del vidrio. Este diseño reduce el peso total del dispositivo y mejora significativamente la tolerancia de la lente al calentamiento y enfriamiento rápidos.

P: ¿Hasta dónde puede arrojar luz eficazmente un foco LED Fresnel?

R: La distancia de proyección depende completamente de la potencia del dispositivo y del ángulo del haz seleccionado. Las unidades de alto voltaje bloqueadas en un modo de punto estrecho pueden arrojar efectivamente una luz potente y utilizable a más de 50 pies, lo que las hace muy adecuadas para rebotar en techos distantes o iluminar sujetos desde lejos.

P: ¿Las luces LED Fresnel están disponibles en dos colores o solo con luz diurna?

R: Están disponibles en configuraciones de luz diurna, tungsteno, bicolor y RGBWW completo. Los modelos bicolor y RGB ofrecen una versatilidad increíble para combinar luces prácticas de ubicación, pero normalmente tienen una salida bruta ligeramente menor en comparación con las unidades de luz diurna dedicadas de un solo color.

P: ¿Las luces LED Fresnel se calientan lo suficiente como para requerir guantes de seguridad?

R: Si bien la lente de vidrio frontal permanece relativamente fría en comparación con las luminarias de tungsteno heredadas, el disipador térmico trasero y el chasis metálico pueden calentarse extremadamente durante el uso prolongado. Siempre se recomiendan guantes de seguridad al manipular y montar unidades de alto voltaje en el set.

P: ¿Qué significa "punto de inundación" en un dispositivo Fresnel?

R: Se refiere a la capacidad mecánica de ajustar el ángulo del haz. "Spot" estrecha el haz para obtener una luz intensa y enfocada en largas distancias, mientras que "flood" amplía el haz para una cobertura más amplia y suave en un área más grande del conjunto.
